南京水厂自动化plc控制柜成套设备
发布日期：2017-03-24 13:55 浏览次数：
水厂自动化系统
水厂自动化系统是由南京康卓环境科技有限公司（康卓科技）研发设计，系统适用于供水企业远程控制管理水厂，水厂操作人员可以在水厂控制室远程监控室内水池水位、进场流量、出厂流量、出厂压力、水质等信息；远程监测加压泵组、配电设备及其他自动化设备的工作情况；可以远程控制加压泵的启停。自来水公司调度中心工作人员及公司主管领导可以远程监测各水厂的工作情况及水厂操作人员的操作情况。

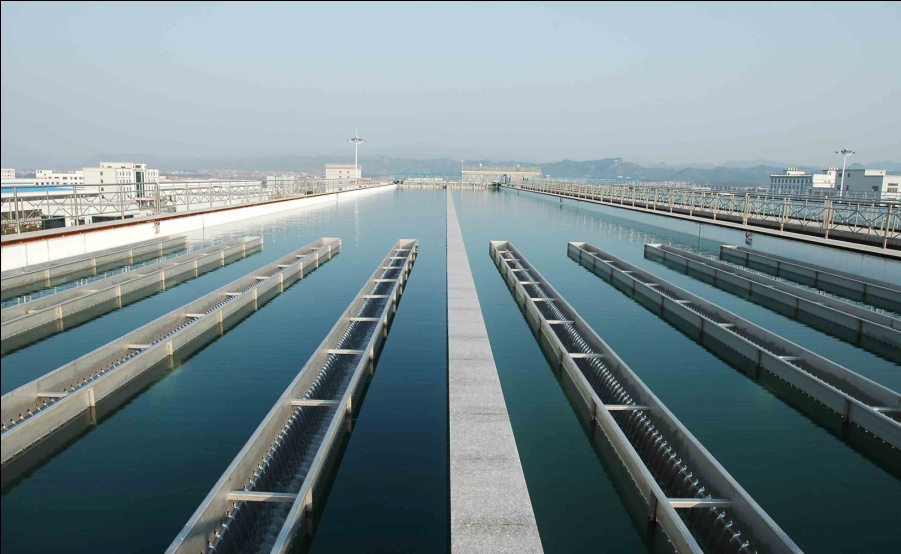

自来水厂
南京水厂自动化plc控制柜成套设备
自来水厂的工艺特点是各工艺单元既相对独立，同时各单元之间又存在一定的联系。正因为各工艺单元相对独立，因此通常将整个工艺按控制单元划分，主要包括：取水泵房自动控制系统、送水泵房自动控制系统、加矾自动控制系统、加氯自动控制系统、格栅配水池控制系统、反应沉淀池控制系统、滤池气水反冲洗控制系统、配电控制系统、水厂中央控制室自动化调度系统，这些工艺单元内设备相对集中。根据这些特点，自控系统较多采用plc控制系统。

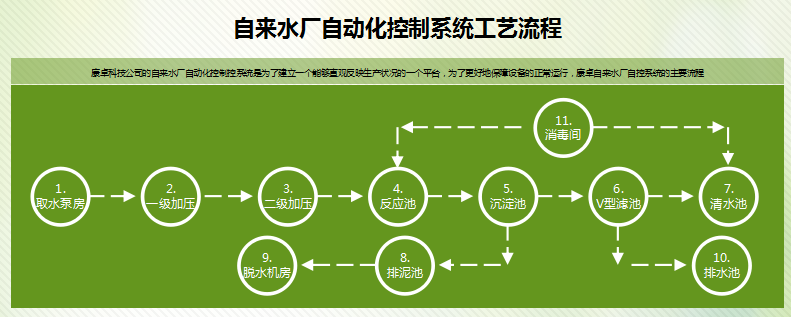

自来水厂自动化控制系统工艺流程图
采用plc控制系统的水厂自动化控制设计一般采用多主站加多从站结构，能够较好的满足国内水厂自动化的监控、保护要求。控制点分布在水厂内不同的位置，采用就近控制原则，在设备集中区分别设置不同的plc 站对该区域设备进行监控，再通过通讯网络，各plc 站之间进行数据通讯，实现整个水厂的自动化控制。在控制单元内，plc 站实现对该单元内设备的自动控制。这样的优点是使控制系统更加可靠，当某一控制单元发生故障时不会严重影响其它单元的自动运行，同时由于单元内控制设备、检测仪表就近相连，减少了布线成本。

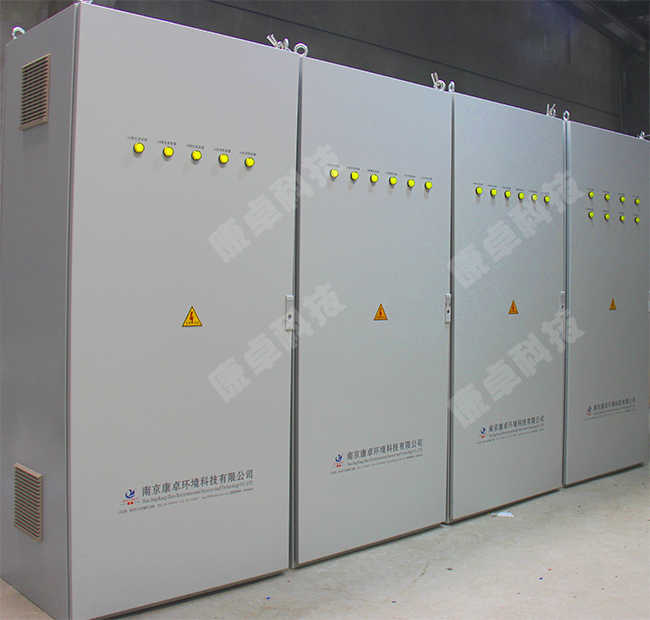

水厂plc成套控制柜
一般根据土建设计，将水厂自动化控制系统按设备位置情况及功能进行组织，分为如下一些控制站点。
（1）中央控制室站点：对整个系统进行监控和调度，同时留有四遥（遥测、遥信、遥调、遥控）系统接口，与上层管理系统进行通讯。
（2）配电室控制站点：对高压及低压配电系统进行监控。
（3）取水泵房控制站点：取水泵、真空泵、潜污泵及轴流风机等进行监控。
（4）送水泵房控制站点：对送水泵、潜污泵等进行监控。
（5）格栅配水池控制站点：对快开排泥阀、格栅液位、格栅除污机、螺旋输送机等进行监控。
（6）反应沉淀池控制站点：对快开排泥阀、刮泥机进行监控。
（7）滤池公共部分控制站点：对反冲洗公共部分（反冲洗泵、鼓风机、干燥机及相关阀门）进行监控。
（8）滤池控制站点：根据单格滤池数量进行配置，每格滤池一个，对单个滤池设备进行监控。
（9）加矾控制站点：对加矾、自动配矾系统进行监控。
（10）加氯控制站点：对加氯系统进行监控。
在实际工程当中，当控制站点较近时，可以将某些站点合在一起，根据功能及控制规模大小，有些站点可以设为从站或远程站点。例如部分水厂自控系统中，根据实际情况，按照功能分为5 大块：即取水泵房控制系统，加矾、加氯和格栅配水控制系统，滤池及反冲洗设备控制系统，送水泵及设备控制系统，中央控制室等。
水厂自动化系统
水厂自动化一站式pg电子网站的解决方案
南京康卓是南京及周边地区水厂自动化提供商，承接水厂自动化系统改造升级，通过采用现代化控制技术、先进的节能技术，实现水质净化厂管理科学化、自动化、降低水质进化处理厂的能耗和生产成本。
