水泵供水自动化控制系统
随着变频调速技术的快速发展，变频技术得到广泛的重视和青睐，变频器广泛应用在工业和生活等各种供水系统内。工频控制系统具有寿命短、浪费电能、容易跳闸等弊端，这些设备一直处在高速运转环境下，磨损情况极其严重，导致整个系统的使用寿命不断缩减，调控压力只能依靠控制阀门和电动机的启停进行，振动及噪声较大，系数功率因素极低。南京康卓环境科技有限公司（康卓科技）设计的水泵供水自动化控制系统采用变频器、plc、中央控制系统组合起来，设计出一种自动化程度高的水泵供水系统。康卓设计的水泵供水自动化控制系统操作具有操作方便、安全可靠、成本低、占地面积小等特点，使用变频器可以让水泵运行转速随流量的变化而改变，较终达到高效节能的效果。
水泵自动化自控柜
水泵供水自动化控制系统设计pg电子网站的解决方案

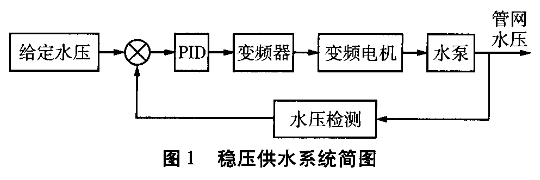

康卓水泵供水自动化系统采用plc、变频器等设备合理控制水泵运行情况，做好供水压力的闭控制装置。随着管网压力不断增大，如果系统处在自动调节状态，自动控制指示灯亮着，系统则自行进入控制模式，达到稳定供水压力和节能的目的。自动控制系统能合理设置循环水站总管的出水压力，采用压力变送器检测管网的出水压力，同时把获取的信号传输到pid控制器中，pid控制器对压力参数进行合理的计算后，科学调节频率，达到合理控制水泵转速的效果。pid调节功能作为plc内置主要的控制方式，如图1。整个控制系统水泵电机的切换是依照设定的压力和给水连接管压力变送器测定的差值△p进行控制。如果△p≠0，plc内部的pid模块会对△p实施计算，根据设定的调节规律转变plc输出值，以此转变变频器的输出频率，达到改变连接管给水压力的目的。合理调整到△p=0，pid输出不会没有变化，确保水泵电机在新的转速内稳定下来。整个控制系统使用pid调节规律能有效降低静态误差并缩短系统调节时间。为了降低切换过程中形成的电流冲击，如果变频器输出值达到50hz时，才能切换至电网。如果变频器的输出值调整至50hz仍然出现供水不足的情况，则把该台变频泵切换至工频，使下一台泵转变为变频工作。
水泵供水自动化控制系统实现功能
1.手动控制模式
所有设备的控制箱应安装选择开关，变频器操作面板也能使用手/自动选择，如果使用手动控制时，操作人员可以直接控制设备的开启和停止，根据实际情况和要求挑选需要的开启水泵，并使用变频器设置水泵的运行效率。如果1台水泵的时间大于24h，能够手动切换为其他水泵的运行中，这种控制方式主要用于检修或自动化设备发生故障的时候。
水泵变频器控制柜
2.plc控制模式
根据对水泵供水系统经济实用、节能效果好等方面的要求，采用变频器拖动合理调整水泵，具有经济节能、自动化程度高、经济合理等优点，系统具有极高的实用价值。plc控制作为整个系统较主要的控制方式，plc控制模块包括plc、压力变送器、pid智能调节器等部分组合而成，实现采集数据、控制设备的目的。压力变送器、pid向plc提供4~20ma的压力、电压、电流等ai信号和di信号等。plc根据以前累计时间和设备运行状况选择合理的水泵启动，原理上累计时间越短优先开启，防止某台系统运行时间过长而部分水泵长时间不运行。同时，plc根据反馈得到的信号对流量、时间等相关数据进行累计和计算。plc不仅可以实现自动控制水泵，也能依照中央控制层发布的指令及时更改控制策略。plc配设l台触摸屏帮助值班人员清晰了解实际运行情况和各项工艺参数，也能使用触摸屏在线对各项plc内部参数进行修改。
水泵plc控制柜
3.中央控制系统
中央控制系统能为整个系统提供宏观调度，更好地展示出供水系统的工艺和参数，主要包含设备的控制画面，在中央控制系统内可以直接进行开启停止控制，并远程设置变频器的输出和频率和压力。根据采集获取的信息，中央控制系统可以创建各类信息数据库并对不同工艺参数数值进行分析，改进实际管理办法，提升整体的经济效益。在控制器的显示屏幕上能够对相关设备进行直接的远程控制并显示变化的参数、运行情况及事故报警等信息，自动形成生产报表、故障报告等信息。如果系统出现故障的时，plc和中央控制系统会及时发布报警信号。
康卓科技为水泵供水自动化控制系统提供一站式pg电子网站的解决方案
康卓科技提供水泵供水自动化控制系统设计、报价、安装调试等一站式pg电子网站的解决方案，满足不同的用户需求。康卓水泵供水自动化控制系统采用plc设计的变频调速控制系统，具有稳定可靠、成本低、节能效果好等优点，这一控制系统可以改善传统供水方式存在的弊端，具有较高的应用价值。
