污水处理厂自动化及仪表系统pg电子网站的解决方案
发布日期：2017-05-13 10:02 浏览次数：
污水处理厂的自控系统是由现场仪表和信号采集控制和人机界面（监控）设备三部分组成。南京康卓环境科技有限公司（康卓科技）设计的污水处理厂自控及仪表系统，为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中。优点有：先进合理、安全可靠、经济实惠、开放灵活。

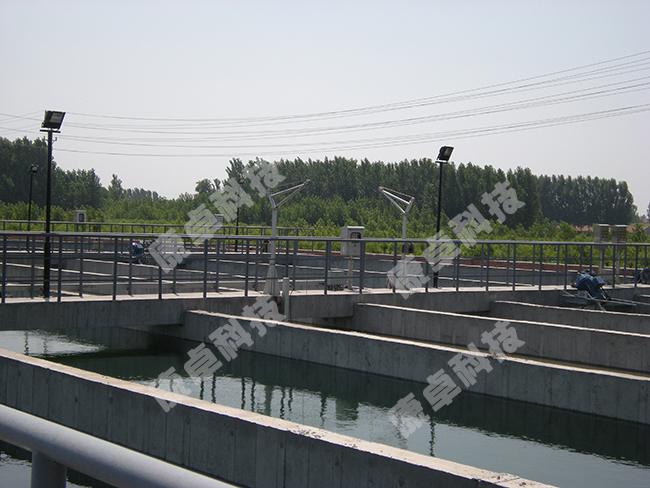

污水处理厂自控系统现场施工
1、 基本系统的选择
目前用于污水处理厂自控系统的基本形式主要有三种dcs系统、现场总线系统和基于pc控制的系统。从规模来看三种系统所适用的规模是不同。dcs系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统，基于pc的控制则用于小型而且控制点比较集中的控制系统。
基于pc的控制系统属于高度集成的控制系统，其人机界面和信号采集控制可能都处于同一个机器内，受机器性能和容量的限制，如果厂区比较大，控制点较多，采用基于pc的控制系统是不太合适的。
dcs系统适用于模拟量多，闭环控制多的系统。而现场总线系统的主要优势是适用用于控制点相当较少而且特别分散的系统。从施工和维护的角度来看，传统的dcs系统布线的工作量要远远大于现场总线系统。此外，现场总线系统与dcs系统相比，还有较为重要的一点是开发性好，扩展方便。

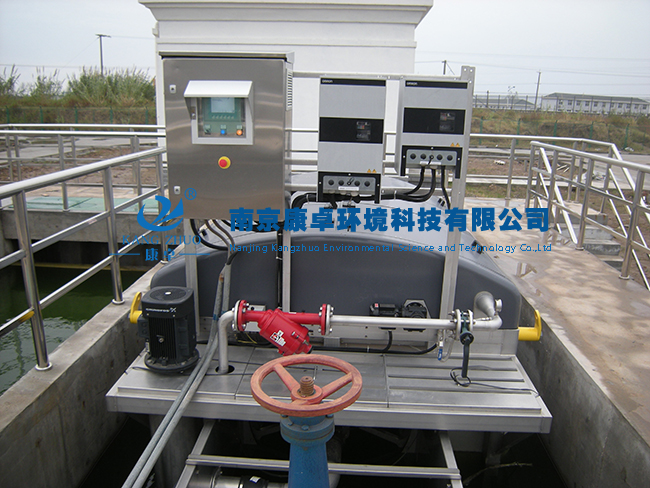

污水处理厂仪表电气控制柜安装
2、通讯网络选择
现场总线系统较主要的特点就是依赖网络通讯，分散控制和信号采集，较大程度的减少布线，节省安装和维护费用。现场总线主要是指从现场控制器或io模块到监控系统的通讯网络。目前现场总线，根据通讯协议的不同可以分为很多种，比如，profibus、can、controlnet、devicenet ff lon总线等。目前现场总线技术还没有统一的标准，各自的功能特点基本一致，因此本工程设计时选用在中小型控制系统应用非常广泛的profibus总线。其在性价比较高，且在国内推广的时间长，稳定性较高。
profibus总线有三种形式dp、pa和fms。pa总线是与智能仪表结合在一起安全性非常高的一种profibus总线形式，造价比较高，常用于石油化工冶金等行业；fms总线适用于大范围和复杂的通讯系统，旨在解决通用性通讯任务，传速速度中等；dp总线是用于传感器和执行器级的高速数据传速网络，不需要智能仪表配合，安全性略低于pa总线。本工程是污水处理工程，对通讯安全性的要求并不太高，通信的任务比较简单，对系统的传输速度有一定要求，如果采用profibus－dp网络，即用西门子s7系列plc搭建整个系统，总线采用普通双绞作为传输介质，通讯速率可以达到12mbp。
污水处理厂西门子plc控制柜
3、现场站设备配置的选择
对于profibus－dp网络来说只是提供了一个从现场到监控层的信息通道，但信号的采集和执行命令的下达仍然需要由控制器和现场的io模块组成的站来完成。profibus－dp网络是一种主从站的网络结构。整个网络上较多可以有128个从站，但只有一个作为主站，所有的通讯事务都由主站来管理。主站必须要有控制器（cpu），同时也可以安装io采集模块。从站有两种方式：cpu＋io模块和通讯模块＋io模块。先进种方式每个从站都由cpu，每个站的控制事务都由本站完成，与主站之间的通讯量比较少。第二种方式是所有的从站都没有cpu，所有的控制事务都由主站cpu来完成，通过总线网络把命令结果传输到从站完成，从站只是远程io。
前述这两种从站组成方式各有自己的特点。先进种方式，控制比较分散，通讯事务较小，对网络的依赖不强，但每个站都有cpu，造价高。第二种方式，控制集中，控制事务对网络依赖性强，需要可靠的网络来支撑，同时对主站cpu的性能要求高，在软件编程和调试方面具有很大的优势。这两种方式对工程的现场安装布线施工影响比较少。
污水处理厂视频监控系统安装调试

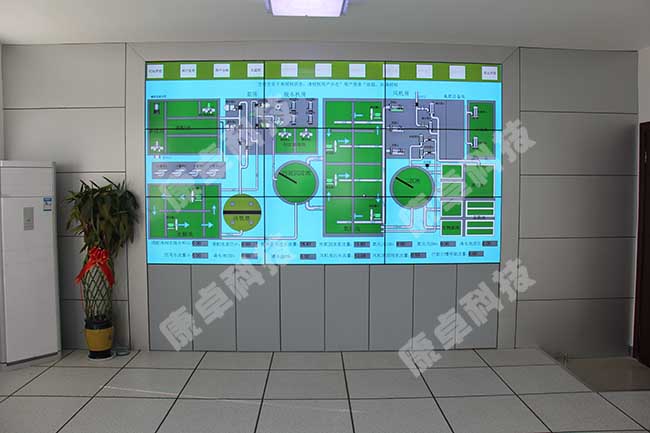

4、人机界面设备的选择
人机界面设备是直接与操作管理人员进行交流的监控视备，一般由两部分组成，即现场监视设备和中控室监视设备。现场监视设备可以是pc机或是触摸屏，中控室监视设备一般由工控机、模拟屏或投影仪等组成。监视设备应在兼顾投资的情况下，保证操作管理人员可以对整个污水处理厂全面直观的监视与控制。
康卓科技为污水处理厂自控系统提供一站式pg电子网站的解决方案
污水处理厂自控系统是康卓科技根据工艺要求在确定的设计原则下进行设计，既保证污水处理系统的正常运行，又尽可能的降低了工程的造价投资，已广泛应用于河北献县污水处理厂、徐州睢宁桃岚化工园污水处理厂、山东滕州污水处理厂、南通吕四镇污水厂等国内大部分地区，运行稳定，取得了良好的社会效应。
