随着我国经济的迅速发展,城市居民和工业用水量不断增加,产生大量的生活污水和工业废水。通过污水处理厂处理污水,处理后的水可用于工业或绿化,使水资源得到重复利用。随着污水处理厂数量不断增加,如何采用各种先进技术达到节水、节能、治污的目的;如何有效管理污水处理过程,节约资源,提高经济效益成为污水处理厂商重点关注的问题,南京康卓环境科技有限公司(康卓科技)为污水处理厂提供污水处理监控系统pg电子网站的解决方案,提高污水厂自动化控制水平,实现无人值守或少人值守的目的。

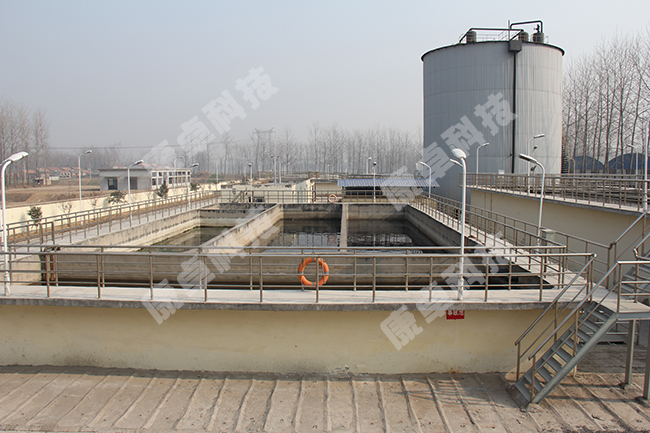

污水处理厂

污水处理监控系统pg电子网站的解决方案
项目案例:徐州睢宁桃岚化工园污水处理厂
根据徐州市睢宁桃岚化工园污水处理厂的规模及工艺要求,结合多年来康卓科技在污水处理行业及多个污水处理厂建设的成熟技术和丰富经验,我们设计使用hmi pc系统为本次项目的自动化系统构成,再通过和其他各种外设的连接,从而实现对整体排水工艺的全过程自动化控制系统,并按照预定的程序对现场设备实现全方位的控制以及信号的采集和传输。

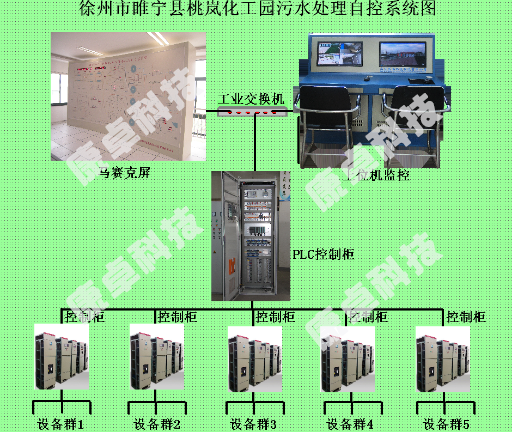

 图示1.1 控制原理示意图
如上图所示,在现场控制层,现场各设备状态信号输入plc的开关量输入模块(di模块),plc的cpu通过逻辑运算和数据转换成为控制信号,由开关量输出模块(do模块)输出信号,控制各泵动作,同时plc将采集到的各设备的状态信号传输上位机控制系统,由上位机组态软件直观形象的显示出来。另外通过现场仪器仪表对系统的参数进行测量,并将所测的数据传输至plc的输入模块中,plc根据从控制上位机上设定的各项参数(各液位的高度等)实现对系统的全自动控制。由上图可知,在现场控制层的所有信号的采集和传输全部通过plc来实现;上位机起人机对话媒介,能够对所有设备及数据进行监视、控制、参数设定、事件存储、报警查询等操作。
除上位机监控与现场监控,我们还将设置马赛克屏作为整个污水处理厂的模拟显示设备。马赛克屏作为传统的模拟显示设备,一直是大型企业调度监控系统中的一个重要的组成部分。被广泛用于公共事业及相关领域,在电力、煤炭、水利、环保、公路、铁路、航空、化工等行业中的安全生产系统发挥着不可替代的作用。下图为桃兰化工园的马赛克屏模拟效果图:

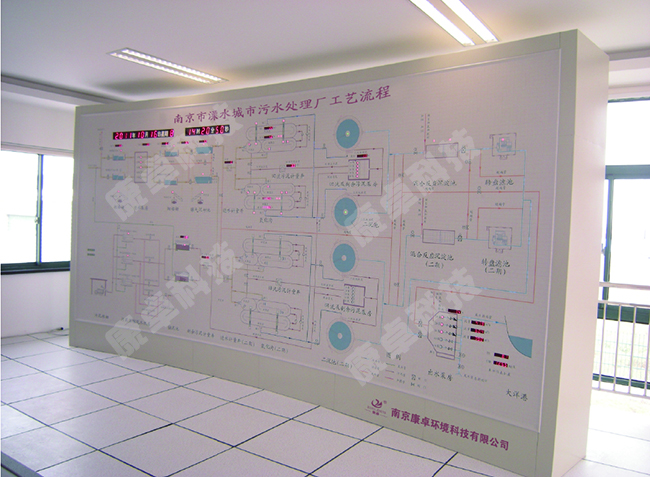

图示1.2 马赛克屏效果示意图
如上图所示,马赛克屏工艺美观,气势恢宏,与现代控制室的整体风格接近。而且其具有较强的扩展性和设备配套能力,屏面设备安装、移动方便,可随时调整屏面位置,能够实时显示现场设备的工作参数、运行状态。及时、真实、全面的反应系统设备的运行状况。

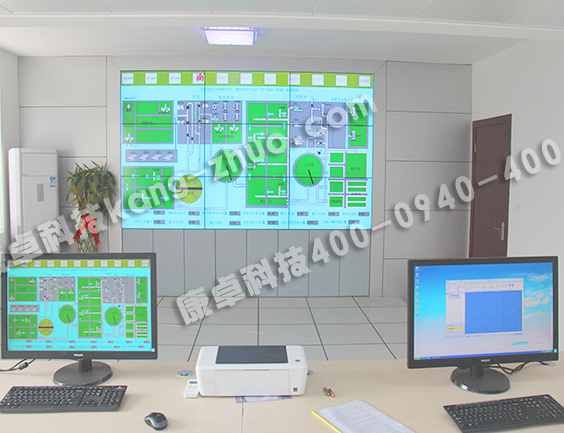

污水远程监控设备

污水处理监控系统功能
康卓污水处理监控系统具有保护、控制、测量、信号采集及故障记录等功能,这些保护按常规配置,控制有手动和自动控制功能,具有联锁装置。测量包括电气测量和非电气测量。信号采集主要是保护装置的动作信号、设备故障信号及其它接点信号。
控制系统采用可编程序控制器plc进行数据采集和系统控制。控制系统应对整个系统进行集中监视、管理、自动顺序控制,并可实现远方手动即软手动操作。
控制方式使用一台上位机操作站作为操作平台。通过上位机显示画面对各个泵站进行监视和控制,淘汰了传统的仪表盘台和按钮控制。所有运行参数、报警信号均应能打印记录。
系统采用自动程序控制、就地操作相结合的控制方式。图控软件能显示各个泵站的工艺流程及测量参数、控制方式、顺序运行状态、控制对象状态等,并能对参数进行成组显示、趋势曲线显示和棒图显示。当参数越限报警、控制对象故障或状态变化时,能以不同颜色进行显示。
系统中硬件方面的所有模件是插接式的,便于更换。系统中任一模件的故障,不影响其他模件的运行。系统具有自诊断功能,诊断至i/o模件级。在程控系统故障时,能及时给出led自诊断故障显示和音响报警。
软件方面,其操作界面简单明了,仿真效果好,所有电机成颜色、动态显示其状态,管路有水流效果,液面有升降效果。操作人员能够及时查询一次设备状态,并可以人工打印、存储数据。能够显示事件信息,事件列表,并提供了各种查询手段,还可以进行人工置数操作,报警确认操作,可以显示在线曲线和历史曲线,显示历史报表,并且能够打印。
