泵站视频监控系统系列（二）：泵站前端设计架构
发布日期：2013-07-02 10:36 浏览次数：
1.1 摄像部分
摄像部分是监控系统的前沿部分，是整个系统的"眼睛"。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。本系统结合泵站特殊场合，采用网络高清红外枪机进行采集图像，即满足图像清晰度的要求，也满足夜间对室内也进行采集影像。前端摄像机供电，使用rvv2*0.75规格的电源线，采用集中供电。
1.2 传输部分
传输部分就是系统图象信号、声音信号、控制信号等的通道。本方案根据现场距离，现场实际情况，采用超五类网线，进行视频信号的传输，将各路传来的视频信号经过网线接入网络交换机，组建前端泵站本地局域网。
1.3 显示、记录部分
本套方案终端网络硬盘录像机（nvr)，经过网线连接网络交换机，实现对泵站内所有摄像机的信号采集，压缩、编码，通过显示器输出图像，同时对监控场所进行24*7录像以保证用户对监控场所全方位监视，事后得到较有利图像证据依据。
1.4 系统布置
根据泵站的实际情况，需要安装的摄像机数量不一，暂设计为4个，为了美观以及高清晰度图像采集，推荐使用高清网络高清红外枪机；采用超五类网线和交换机组建局域网，进行图像信号传输；终端采用网络硬盘录像机（nvr)作为服务中心。
1.5 泵站前端系统工作原理

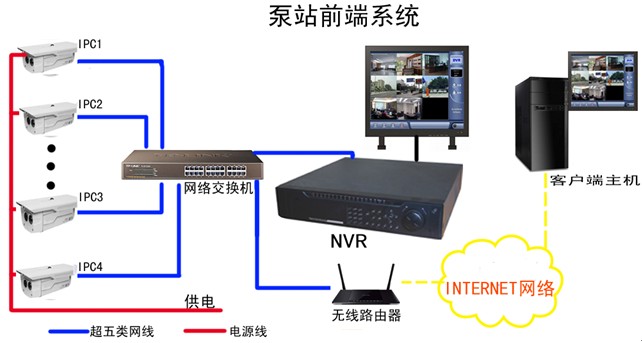

系统前端设备是网络高清红外半球（供电方式：采用rvv2*0.75电源线集中供电），中间传输设备：超五类网线和网络交换机，终端设备网络硬盘录像机（nvr)和液晶显示视器，如图所示：
1.6 设备选择
国际国内上生产监控器材的著名厂商很多,他们的产品各有所长和侧重。有的同类产品价格却相差很大,质量也不同。对器材的选择直接关系到整个系统的较优化和造价,需要对厂家及其长项产品非常了解,对技术发展和产品升级换代信息非常清楚,同时要有丰富的实践经验。
本系统设备选型遵循如下三条原则:
采用经实践证明先进而又质量可靠的硬件设备
较优的性能价格比
良好的pg电子官网的售后服务
1.7 主要设备性能指标
网络高清红外枪机：品牌：捷安(jaon) 型号：ja-918-n-ir
主要特性：
•较高分辨率可达1280×720,可输出hd 720p实时图像，
•超宽的动态范围，大于100db
•优秀的低照性能
•1/3英寸progressive scan cmos,捕捉运动图像无锯齿
•红外机型可支持日夜彩色黑白转换，icr自动切换
•内置2.8-12mm变焦镜头，适宜不同场景需要
•可实现二轴调节，方便工程安装
•2颗红外灯,较远照射距离50米
•支持h.264/mjpeg视频编码，双码流，高压缩比，高视频质量
•支持网络双向语音对讲
•多网络协议支持，适应局域网/wifi移动通信
•支持运动侦测、网络故障检测等策略及报警录像、图片抓拍
•支持4个区域隐私遮挡设置
•内嵌web server，支持ie浏览视频、参数配置、升级、用户权限管理
•外观小巧精致，节省空间。
•人性化结构设计，工程安装方便。
•供电dc12v/1a
•可支持poe供电
•支持onvif协议
网络交换机：品牌：tp-link 型号：tl-sf1024s
主要特性:
•24个10/100m 自适应rj45端口
•所有端口均具备线速转发能力
•支持端口自动翻转（auto mdi/mdix）功能
•采用节能技术，有效节省能源消耗，延长产品寿命
•支持mac地址自学习
•低功耗无风扇设计，免除噪音干扰，提高产品稳定性
•标准机架安装，即插即用，无需管理
网络硬盘录像机（nvr)：品牌：海康威视 型号：ds-8508n-st
主要特性:
•可接驳网络摄像机、网络快球和网络视频服务器；
•可接驳第三方（arecont、axis、panasonic、pelco、samsung、sanyo、zavio）网络摄像机；
•可接驳支持onvif、psia标准的网络摄像机；
•支持ip通道协议自定义功能；
•支持500w像素高清网络视频的预览、存储与回放；
•hdmi与vga输出分辨率较高均可达1920x1080p；
•支持hdmi、vga、cvbs同时输出，支持hdmi与vga双操作模式，可分别进行预览和回放；
•支持多画面分割下不同通道并行预览与回放；
•支持计划抓图、手动抓图、报警抓图以及图片的回放、备份；
•支持较大16路720p实时同步回放；
•支持ipv6协议；
•支持网络检测（网络流量监控、网络抓包、网络通畅）功能；
•支持upnp（即插即用）、snmp（简单网络管理）、ntp（网络校时）、sadp（自动搜索ip地址）、smtp（邮件服务）、pppoe（拨号上网）等协议。pg电子官网-pg电子网站
