污水处理厂自控系统设计安装公司

发布日期:2016-01-19 15:40  浏览次数:

污水处理厂自控系统设计安装公司
南京康卓环境科技有限公司是国内知名的污水处理厂自控系统生产、设计、安装公司,常年提供污水处理厂自控系统报价、设计方案、工程施工安装等服务。康卓科技电气工程师介绍:污水处理厂自控系统是整个污水处理工程的重要组成部分,其设计好坏与控制设备选择是否适当,不仅关系着自控系统的性价比的高低而且对以后整个污水处理厂运行维护的难易有着重要影响。康卓污水处理厂自控系统订购热线:025-86666104

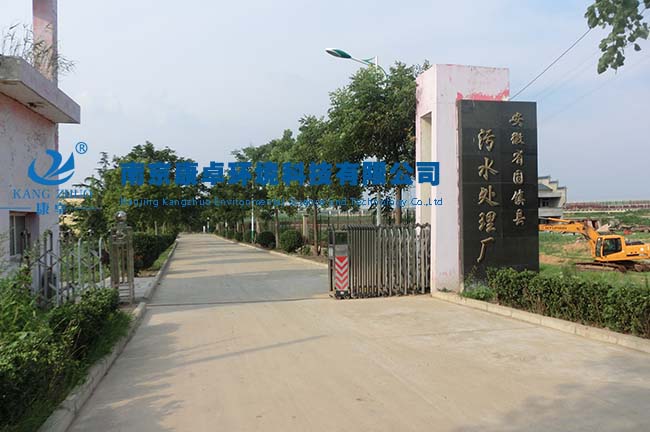

污水处理厂

自控系统的构建
污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面(监控)设备三部分组成。自控系统的构建主要是指三部分系统形式和设备的选择。执行机构主要是根据工艺的要求由工艺专业确定,预留自控系统的接口,仪表的选择将在后面的部分进行描述。信号采集控制部分主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。

基本系统的选择
目前用于污水处理厂自控系统的基本形式主要有三种dcs系统、现场总线系统和基于pc控制的系统。从规模来看三种系统所适用的规模是不同。dcs系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统,基于pc的控制则用于小型而且控制点比较集中的控制系统。

污水处理厂自控系统

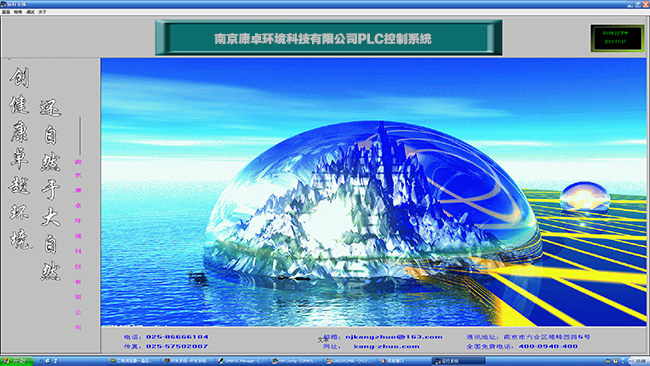

人机界面设备的选择
人机界面设备是直接与操作管理人员进行交流的监控视备,一般由两部分组成,即现场监视设备和中控室监视设备。现场监视设备可以是pc机或是触摸屏,中控室监视设备一般由工控机、模拟屏或投影仪等组成。监视设备应在兼顾投资的情况下,保证操作管理人员可以对整个污水处理厂全面直观的监视与控制。

自控系统的功能设计
自动控制系统除了保证污水处理工艺的正常运转外,还有可以提高处理工艺的整体优化水平等,本工程的功能设计主要归纳如下;
1、单体设备控制
对单体设备来说其控制分为三个层次,其优先顺序为现场手动控制、上位手动控制和plc自动控制,这样现场发现设备故障时可以较快的速度切断故障设备的运行,较大程度地降低设备的损坏程度。在整个系统中,单体设备的损坏时保证系统其它无关联设备的正常运转。

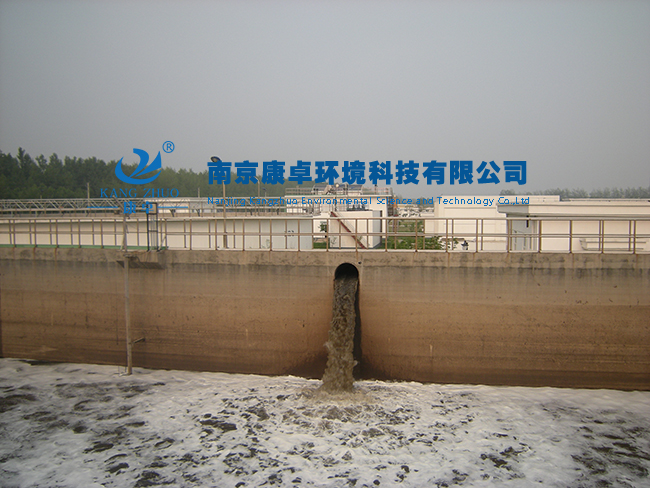

污水处理自动化控制系统

2、节能控制
本工程的节能设计主要包括提升水泵的变频控制和好氧部分溶解氧自动调节控制两部分。
通过变频器与液位计形成闭环控制,保持集水井内液面的稳定,这样可以减少因提升泵的启动对处理系统造成的冲击,保证系统的稳定运行,同时根据水量变化调节水泵频率,降低了运行能耗。
为保持aics反应器曝气部分溶解氧浓度稳定在2mg/l左右,通过控制鼓风机进口导叶角度来实现鼓风机的流量的调节,达到节能的目的。
3、信息处理设计
通过上位监控软件系统直接采集的在线仪表数据,并以数据报表和图形显示,还可根据处理工艺原理自动对所采集的数据进行分析和推导,提炼出对运行操作更有指导意义的数据。如:污泥负荷、 提升水泵运行效率、污泥龄、絮凝剂投加比例、鼓风机运行效率、泵房提升单方水量的电耗、鼓风机每1000m3供风的电耗、单方污水污泥处理的电耗、低压总电量、附属设施耗电量、工艺设施总耗电量、提升电耗、供风电耗以及工艺其它各个工艺构筑物的电耗等。
