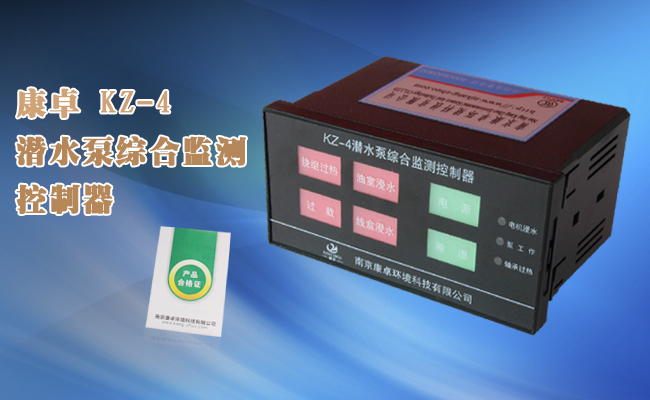

kz-4潜水泵综合保护器是由南京康卓环境科技有限公司研发生产，康卓科技所生产的的kz-4潜水泵综合保护器能适用于上海凯泉、蓝深集团、江苏亚太、上海水泵厂，南京贝特、上海川源、扬子江泵业、南京布鲁克林、格兰富、飞利、abs、或其它类同类的潜水泵，排污泵，回流泵，搅拌器，推进器等液下动力设备。





 该产品已获得中国国家专利。专利号为：zl201220343140.5





高新技术产品认定证书

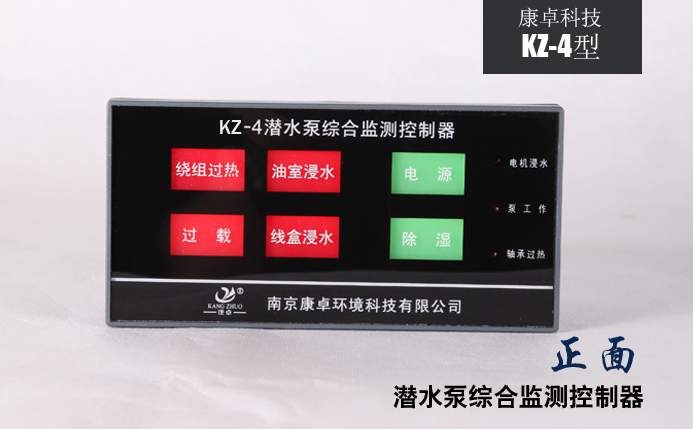

产品功能

电泵浸水报警控制：当潜水泵油室出现漏水故障时，危及电泵正常运行。泵信号线31#32#电阻小于30k，本保护装置4、5故障输出常闭节点断开切断控制回路，强迫泵停机。面板上油室浸水指示灯在微浸水时就闪光预报警，以提醒人们排除故障为止，但此时故障常开常闭接点不动作直至保护值。8、9常开接点通常作故障输出用，如报警至plc等。





电泵电机绕组过热报警控制：当潜水泵电机出现故障时（过载，断相，缺相）绕组温度骤增，当温度超过135℃时，泵11#12#或21#22#信号线电阻大于3k，本保护装置故障输出4、5常闭节点断开，8、9常开节点闭合，面板上绕组过热指示灯从接近保护值前开始闪烁预警，以提醒人们电机过热故障，直至排除故障为止。预警时故障输出不动作。

电泵电机绝缘，防潮报警控制：潜水泵电机在实际运行中，有可能在停车时，渐渐吸潮，吸湿现象将反映在电机绝缘电阻的缓慢下降，进而造成电机的损坏。为保护潜水电泵电机的绝缘性，提高使用耐用性，本保护装置通过检测电泵71#信号线，当湿度达到100%，即露点时；通过15、16端子检测到停机信号，延时一段时间，本装置11、12除湿加热常开节点接通，去驱动除湿加热装置。直至温度达到70%自动停止加热，若电机一起动，本控制系统立即停止工作。当加热时面板上除湿指示灯不断闪烁。





      注:该功能只能在停泵进行,否则将产生严重的短路事故

电机腔内浸水报警控制：当潜水泵电机腔内出现漏水故障时，危及电机安全，检测泵51#信号线电阻小于50k时，本装置故障输出4、5常闭节点断开，常开接点8、9闭合，面板上电机腔漏水指示灯从接近报警值前开始闪光预警，直至排除故障为止。预警时故障输出不动作。

轴承过热报警控制：当该潜水泵轴承出现故障时，温度骤增，当温度超过105℃时，经本保护装置检测泵61#信号线当电阻大于1.5k时，本装置故障输出4、5常闭节点断开， 8、9常开节点闭合，面板轴承过热指示灯从接近保护值前闪光报警，直至排除故障。预警时故障输出不动作。

泵过载报警控制：当该泵电机因过流（过载，缺相、断相）故障时，热继动作，本装置故障输出4、5常闭节点断开，8、9常开节点闭合，面板上泵过载指示灯从接近保护值前闪烁指示，直至排除故障。 预警时故障输出不动作。





接线盒腔内浸水报警控制：当潜水泵电机接线盒腔内出现漏水故障时，危及电机安全，泵41#漏水信号线小于50k时，本装置故障输出4、5常闭节点断开，常开接点8、9闭合，面板上接线盒漏水指示灯从接近报警值前开始闪光指示，直至排除故障。预警时故障输出不动作。
