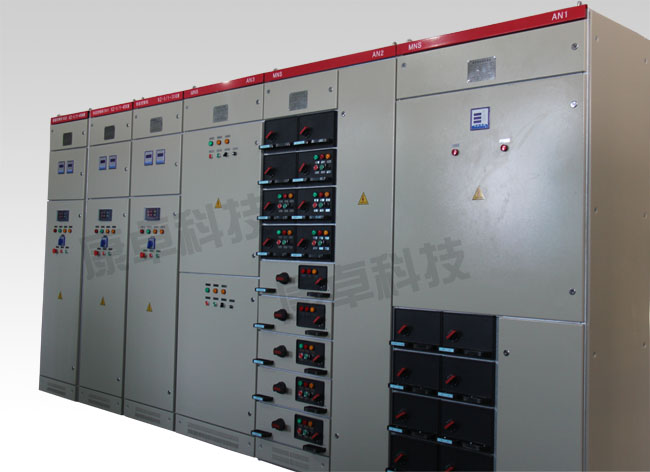

低压开关柜中mns、gcs、gck的区别
发布日期：2014-02-21 09:51 浏览次数：
低压开关柜适用于市政、环保、供水、电力、水利、消防、建筑、石油、化工、造纸等领域，作为输电、配电及电能转换之用。南京康卓环境科技有限公司生产的低压开关柜符合gb7251.1-2005《低压成套开关设备》（idt iec60439-1 1999)标准规定，我公司低压开关柜产品已获得3c认证。
以下是低压开关柜中mns、gcs、gck主要技术参数的对照表:
产品型号 规格及柜型 宽×深 分断能力ka 水母排安装方式 水平电流母线 垂直电流母线 抽屉电流母线max 1/2抽屉电流max 防护等级 符合标准 出线方式
进线柜 电容柜 mcc 外壳 内部
mns 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 ip40 ip20 iec439 gb7251.1 旁出
mns 800×1000 800×1000 1000×1000 50 背面安装 4000 1000 400 60 ip40 ip20 iec439 gb7251.1 旁出
gck 800×1000 800×1000 600×1000 50 顶部串联式 3150 1000 400 －－ ip30 zbk36001-89 背后
gcs 800×800 800×800 1000×800 50 背面安装 4000 1000 400 40 ip40 ip20 iec439 gb7251.1 旁出
产品型号 互换性 联锁位置 固定与抽出混装方式 抽屉推进式 抽屉间隔安装方式 1/2抽屉选用灵伙性 1/2抽屉星三角接 二次较大安装回路数 垂直排
大抽屉 1/2抽屉
mns 良好 良好 不明显 可以 联锁 不可以 局限 可以 20 三相四线
gck 差 －－ 无 可以 左右 －－ －－ －－ 16 三相
gcs 良好 良好 不明显 可以 旋转 不可以 局限 不可以 20 三相
产品型号 抽屉结构 抽屉回路数 mcc 操作位置
大抽屉 1/2抽屉 大抽屉 1/2抽屉 进线柜 电容柜 大抽屉 1/2抽屉
mns 金属材料 工程塑料 9 18 4200 4300 17000 31400 偏下
gck 金属材料 －－ 9 －－ 4200 4300 9500 －－ －－
gcs 金属材料 工程塑料 11 22 4200 4300 18000 22400 偏下
在3c强制性认证试验样柜的要求:
mns(进口abb技术)较小抽屉单元1/4模数，gck (森源)较小抽屉单元一模数，gcs较小抽屉单元1/2模数。
一般常用的是mns低压开关柜。pg电子官网-pg电子网站
