电缆浮球液位开关液位控制器安装使用说明书
发布日期：2013-03-21 10:40 浏览次数：

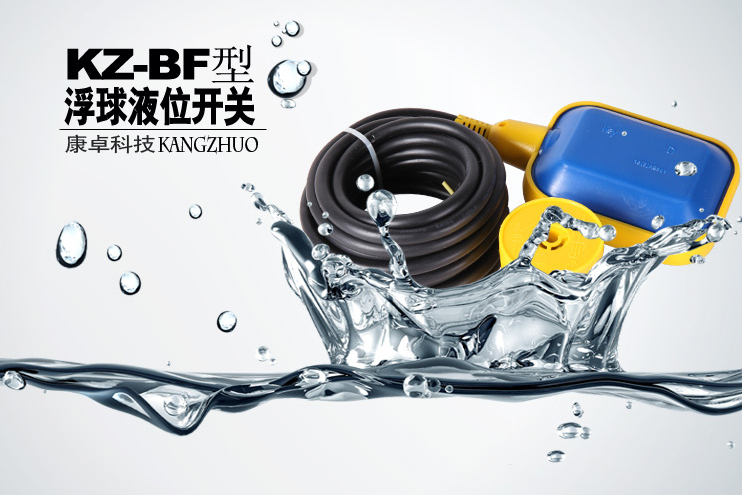

南京康卓浮球液位开关是利用重力与浮力的原理设计而成，结构简单而合理，主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通断状态的驱动机构，以及与开关相连的三芯电缆。该产品的显著特点是性能稳定可靠（不因液面的波动而引起误动作），同时，它还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。
接线方式
1、使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
2、使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态

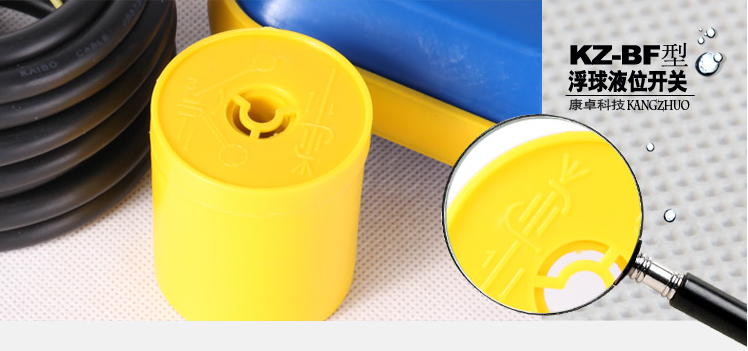

重锤的装置法
1.将浮球开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。（如果有必要的话，也可用螺丝起子把一塑胶环拆下），再将这个脱落的塑胶环套的电缆上你所想因定重锤以设定水位之置。
2.轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。重锤只要轻轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件
请将电线直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中。
pg电子网站的技术支持
根据不同的浮球液位开关型号和材质，安装过程中或存在一定的差异，如果用户在购买浮球后不知道如何安装使用，可以联系南京康卓环境科技有限公司仪表技术部工程师进行指导安装。
