水泵保护电路图
发布日期：2012-05-30 10:51 浏览次数：

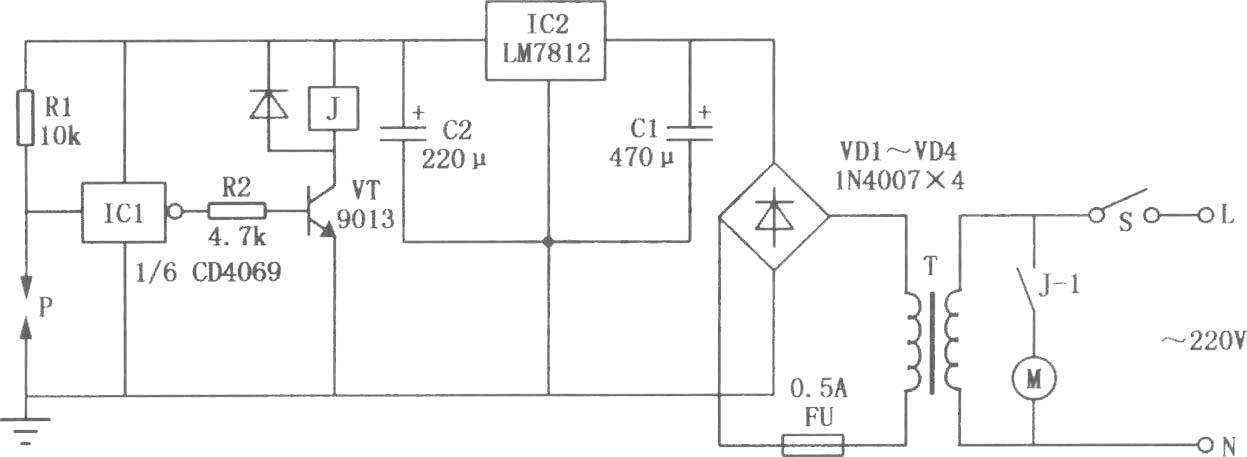

本电路是家用增压pg电子官网-pg电子网站，不仅能为家庭水压增压，而且还能有效地保护电机。电路如图所示。市电经变压器t降压、整流二极管vdl～vd4整流、ic2(lm7812)稳压、cl和c2滤波后，为电路提供直流工作电源。
工作时闭合电源开关s，若水管无水，则p与地近似尽缘状态，反相器icl输进高电平，输出低电平，vt截止，j开释。其触点j-1断开，增压水泵保护器m不运转，从而避免了水泵空转。若水管内有水，p与钢管外壳经水电阻导通，icl输进低电平，输出高电平，vt导通，j吸合，水泵m正常运转。ic1取cd4069型六反相器，图中仅使用其中一组反相器，其余五组反相器悬空不用(将其输进端全部接地，以防干扰)。p为无水检测传感器，需要自制。方法是：在水管上钻一个孔，将汽车火花塞装进，留意加垫以防漏水，在火花塞针处引出p极，水管(钢管)外壳接地即可。
