配电箱壳体检验标准
发布日期：2013-05-31 08:44 浏览次数：
配电箱壳体检验标准应根据设计要求的型号、规格选用合格产品，并有产品合格证。 槽钢、镀锌扁钢，不得有严重锈蚀和缺陷，且镀锌层不应脱落。镀锌材料有螺丝、垫圈、弹筑垫圈；非镀锌材料有地脚螺栓、钢垫片。具体要求如下：
一、引用标准和依据：
jb/t6753.4-93j《电工设备的设备构体公差 焊接结构的一般公差》；
gb/t13452.2《色漆和清漆 漆膜厚度的测定》；
gb/t6739-2006《色漆和清漆、铅笔法测定漆膜硬度》；
gb/t9286-1998《色漆和清漆、漆膜的划格试验》；
gb/t1771-2007《色漆和清漆、耐中性盐雾性能的测定》；
gb/t1732-93《漆膜耐冲击测定法》；
二、 检验工具：
游标卡尺、钢卷尺、钢直尺、铅笔、涂层测厚仪等。
三、 配电箱壳体外形尺寸检验：
1、配电箱材料厚度和外形尺寸检验。

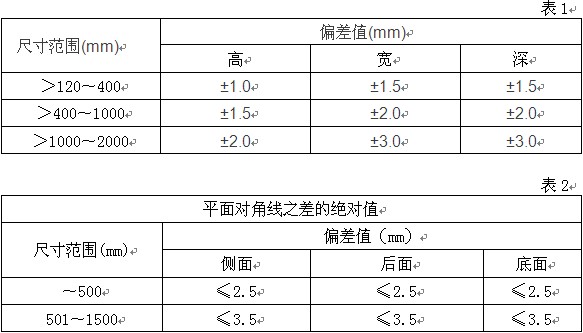

2、各种配电箱材料及厚度应符合要求。外形尺寸允许偏差应符合表1及表2尺寸
偏差范围的规定。
3、面板、侧板、门板等板类构件平面度的一般公差。为任意平方米小于5mm。
面板通常小于3mm。
四、配电箱外观质量检验：
1、配电箱涂覆层应平整清洁、颜色均匀一致。主要表面（如面板、门）应无可见缺陷。如露底、遮盖不良、脱落、杂色、桔皮、针孔、颗粒、麻点、堆积、锈迹等等。
2、保护接地螺钉和接地体表面不得有涂覆层。
3、明装箱体表面涂覆层轻微缺陷不得超出4处；暗装箱体表面涂覆层轻微缺陷不得超出6处；箱体内部轻微缺陷不得超出5处，堆积厚度不得超过8mm。
4、配电箱内件的涂（镀）覆层应无起皮脱落、发霉、锈蚀、划伤等缺陷。
五、 配电箱涂覆层质量检验：(有必要时检验)
1、涂覆层厚度：国内配电箱涂覆层厚度规定为70um以上。出口配电箱涂覆层厚度为65um以上。检验方法：用涂层磁性测厚仪测5点以上，取其平均值。
2、 涂覆层硬度：不小于2h。检验方法：用铅笔划痕法进行测定。
3、涂覆层附着力：大于1级。检验方法：按gb/t9286-1998规定进行。即百格测试：破坏小格≤15%为合格，破坏小格＞15%为不合格。
4、 涂层耐腐蚀性：国内配电箱盐雾试验应大于48小时；出口配电箱盐雾试验应大于250小时。
5 涂覆层耐冲击性：为1级，按gb/t1732-93规定进行。
六、压铆件检验：
压铆螺钉、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件与板面垂直，压铆后压铆区无猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
七、 焊接质量检验：
1、配电箱焊接应牢固可靠。不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。焊接件尺寸、位置应符合要求。
2、焊点直径小于φ8，焊点布置均匀， 焊点上压痕深度不超过板材实际厚度30%，且焊接后不能留有明显的焊疤。pg电子官网-pg电子网站
