排水泵站远程监测控制系统pg电子网站的解决方案
发布日期：2016-08-05 14:54 浏览次数：

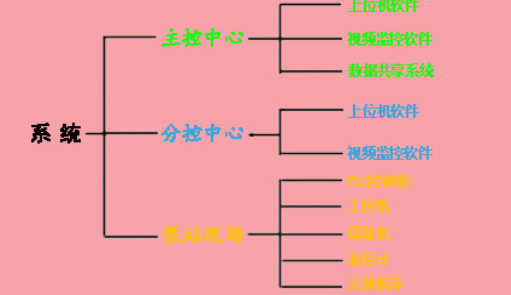

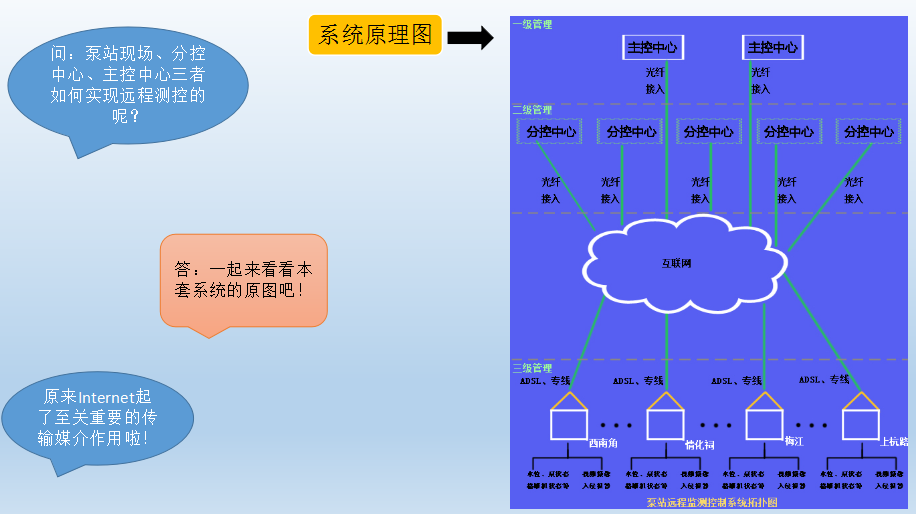

排水泵站远程监测控制系统由南京康卓环境科技有限公司研发设计并现场安装施工，该控制系统由泵站现场、分控中心、主控中心构成，主控中心、分控中心、泵站现场实现三级测控！
方案部署
1、泵站现场
泵站现场配置超声波、摄像头、入侵报警设备、plc控制柜、工控机、交换机、机柜、防雷装置等一些硬件设备，通过编程，实现现场手动、上位机测控、自动控制等多种模式。加入视频监控系统，保障了泵站内地安全，也给泵站的管理提供了便利！
从功能上划分，泵站现场主要由网络单元、供电单元、泵站控制单元、液位计、工控机系统、安防监控单元组成。
2.分控中心
上位机软件
在分控中心的simatic wincc 7.0 sp3组态软件上开发，实现以下功能：
①设置选项：进行控制方式选择、本泵站设备参数设置、以及管理密码设置和修改。
②主界面：能显示泵站主要设备的实时运行状态和故障状态，画面应简洁、清晰；通讯指示灯需显示plc和分控（主控）中心计算机之间的光纤网络连接状况，当通讯异常时，能自动转入plc全自动运行，即保证泵站正常运行；报警指示灯亮时，能及时提示值班人员设备异常（声、光报警），同时报警信息会自动被记录并归档，以备查询，增强管理功能。
③参数设置：是泵站正常运行的关键，参数设置一定要符合工艺要求，而且不能遗漏（参数现场可自行设定修改）。
④设备控制：所有设备控制都可实现开、关、停。为防止误操作，应将确认对话框放在另一窗口。
⑤参数监控界面，可查看泵站所有的检测参数，包括泵站电流、电压、功率、功率因素、电量等参数以及其他主要参数；实际情况可查询设备的开停状态、故障信息等状态。
⑥报警信息：应可供实时查询，便于维护人员维修。
⑦视频图像：实现浏览、控制功能。
⑧密码设置：应可设置、修改密码，便于管理人员设置权限。
⑨自动屏保：当长时间处于不操作状态时，系统应能自动的从操作状态退出到屏保程序中。
视频监控系统
在原有5个分控中心视频软件中，进行系统集成，把新增的10座泵站视频监控信息集成到原有软件中。从而实现可对10座泵站进行视频预览，可以对泵站录像文件进行调阅。通过给不同的管理人员分别设置权限，达到分级管理的目的，也大大的提高了系统的安全性。通过配置对讲，可以实现与泵站现场进行语音对讲，达到音视频同步管理。当前端泵站有报警输入时，分控中心也可以看到相关信息，使得整套系统使用更加高效、稳定、安全。
数据共享系统
实现现场数据存储功能，每隔5分钟时间将泵站实时数据存入主控中心泵站远程监测系统数据库和液位数据库中，实现与主控中心的天津市防汛调度信息系统软件（pc版和手机版）、天津市泵站自动化监测软件、天津市泵站决策支持软件、天津市中心城区河道水循环调度监测系统软件、天津市津沽污水系统在线监测软件的数据共享。

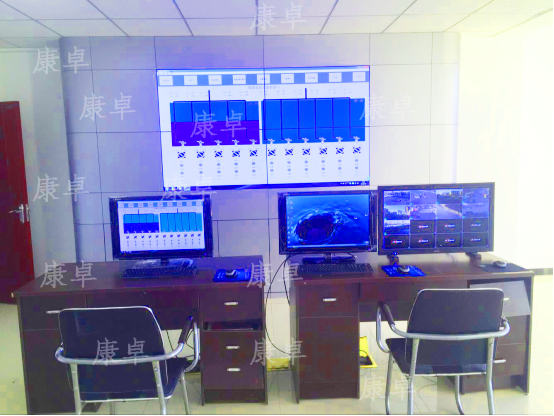

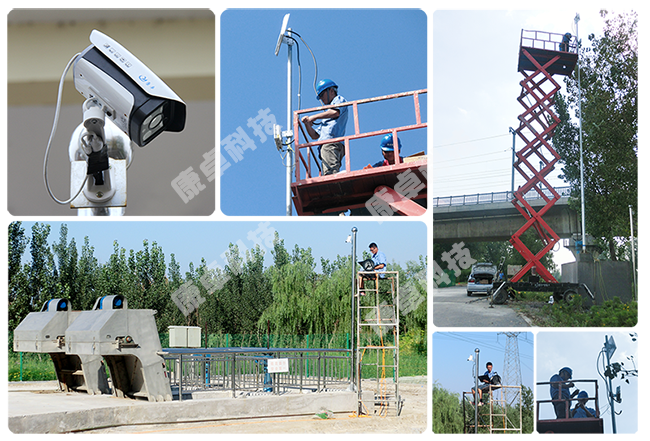

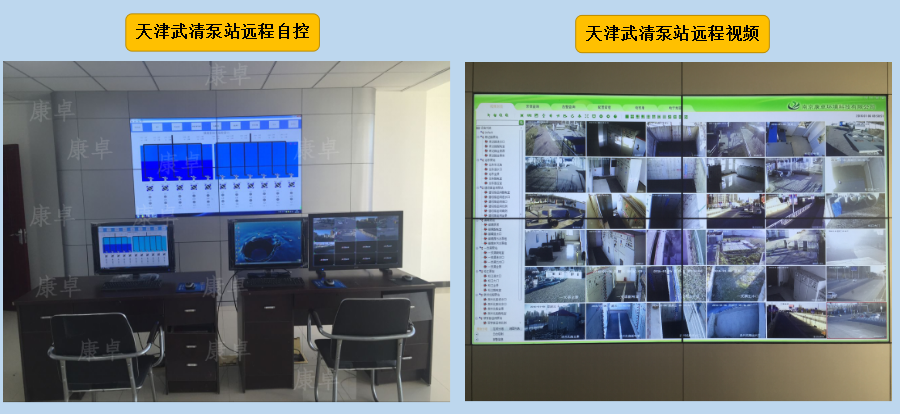

案例现场
