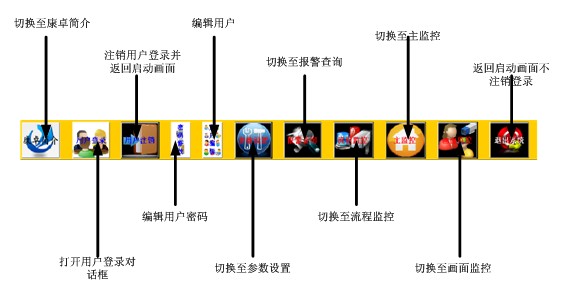

点击图1中的“报警查询”按钮，系统转到报警查询画面，如图2所示：

图1

图2

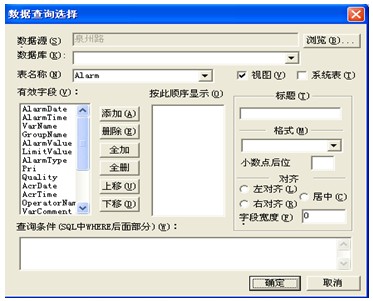

如上图所示，报警数据查询显示区用于显示经过查询设置之后满足要求的报警，历史报警显示用于显示所有的历史报警及事件。若想查询报警首先点击“报警查询类型”按钮弹出设置对话框如图3所示：

图3

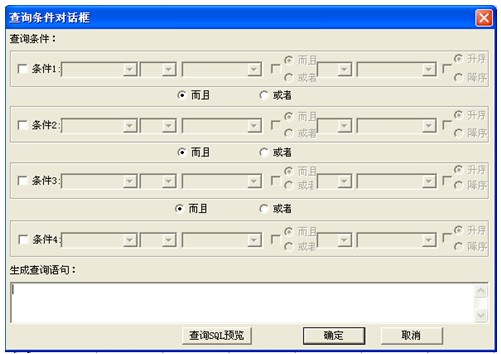

点击“表名称”后的下拉按钮，选择需要查询的类型，在“有效字段”内选择需要查询的字段，将这些字段选入右面的按此顺序显示中，点击确定。在报警显示区中会出现所有的符合要求的变量。此时点击“设置查询条件”按钮出现设置对话框如图4所示：

图4



在图4中勾选条件1，点击之后的下拉列表框，选择一个条件，若选择的是“alarmdate”后面复选框选择的是“=”在条件中输入“13/09/22”点击“查询sql预览”按钮，点击“确定”按钮。设置查询条件完毕，返回图3界面，直接点击“确定”按钮，此时报警查询框中出现的都是日期为13/09/22的报警或事件。若需要设置其它条件依次类推。

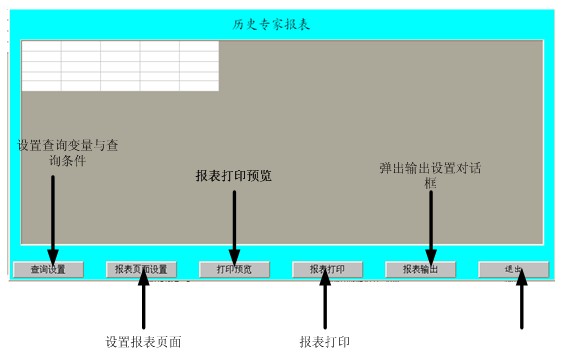

点击“历史报表查询”按钮打开历史报表查询窗口，如图5所示：

图5

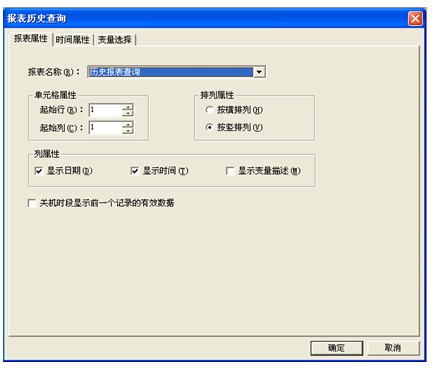

点击“查询设置“按钮弹出，报表查询对话框，如图6所示：

图6

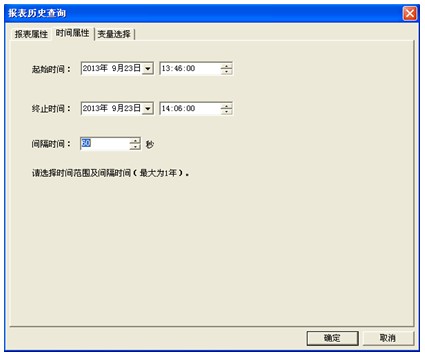

选择时间属性如图7所示：

图7

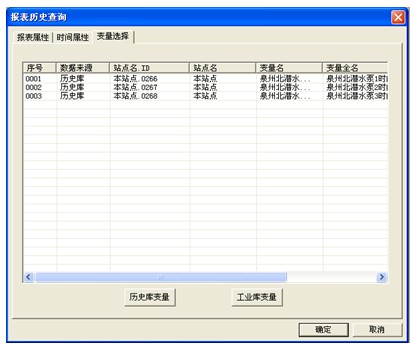

选择要查询变量的起始时间与终止时间以及变量的查询间隔时间，设置完成后选择变量选择，如图8所示：

图8

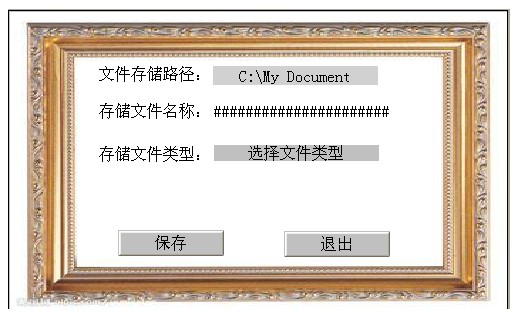

点击“历史库变量“按钮，弹出变量选择对话框，选择需要查询的变量点击确定，在报表中会显示所选择变量在所选时间段内的值，表格大小可随意改变，查询出变量值之后，点击”报表输出“按钮，弹出报表输出对话框，如图9所示：

图9



点击“存储文件名称“后的”#######“输入存储文件名称（此处不可以为空），

单击“选择文件类型“在弹出的下拉菜单中选择保存文件类型（一般为xls），单击”保存“按钮，然后打开c：\my document文件夹可以看到刚刚保存的excel文件。pg电子官网-pg电子网站
