注：本说明书仅包括对天津市武清区泉州北路雨水泵站、一支渠路雨水泵站，松江雨水泵站的操作说明。

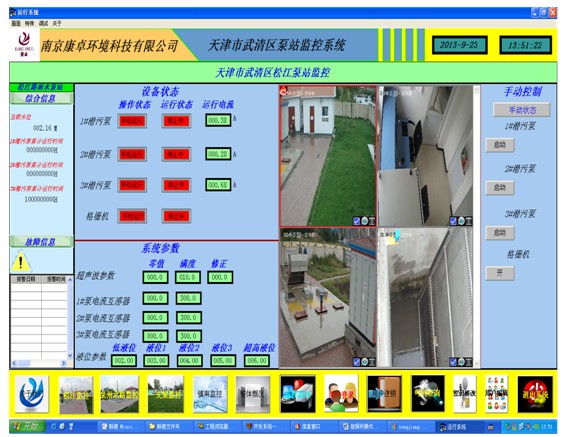

点击图1中的“松江监控”按钮，系统转到松江泵站的监视操作画面，如图2所示：

图1

图2

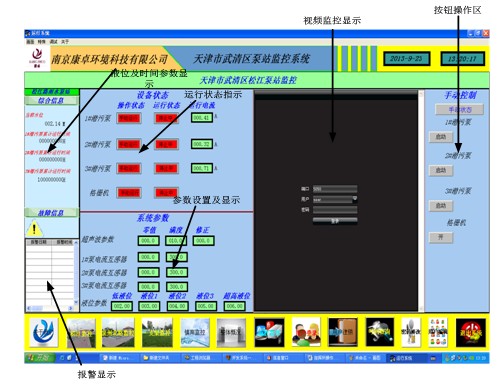

上图为松江泵站的监控画面。画面左边显示液位深度、泵运行时间及报警信息，右边为按钮操作区域，通过较上方的按钮可以切换程序手自动状态，若按钮中显示“手动状态”则系统处于手动状态。反之处于自动状态，点击按钮切换状态，只有处于手动状态下才可以通过下方的按钮启动相应设备（设备处于硬件自动状态下）。运行状态指示区指示目前各个设备的状态，只有当操作状态显示为“自动运行”时才可以在组王上或通过程序自动启动相应设备，否则只能通过现场的操作按钮启动设备。当某一设备运行时运行状态显示“运行中”字样，运行电流指示相应设备的当前运行电流。参数设置及显示区用于设置plc内部数据计算用的数据。超声波参数用于计算液位，电流互感器用于计算泵的电流。这些参数要与实际使用仪器仪表的参数一致，否则将导致计算错误。建议不要随意修改这些参数，除非现场仪表出现变更。液位参数用于控制在自动运行状态下水泵的启动。数据大小必须由小到大排列（左边数据较小）且两个数据之间的差值较好小于0.5。在自动状态下当液位超过液位1的值时启动一台水泵，超过液位2时启动两台水泵，超过液位3时启动3台水泵。视频监控显示能够看到当前泵站4个摄像头的实时画面，操作方法是：在确保用户为“user”时直接点击登录按钮，然后分别点击四个分区下方的“x”图标，就可以打看画面，打开画面后的效果如图3所示：

 图3



  泉州北监控画面和一支渠画面监控与松江画面监控的功能基本一致这里就不再介绍。
