液位开关（也称水位开关和液位传感器），主要是用来控制液位的开关。从形式上主要分为接触式和非接触式。常用的非接触式开关有电容式液位开关,而接触式的浮球式液位开关应用较为广泛，本文将主要介绍此类液位开关使用。

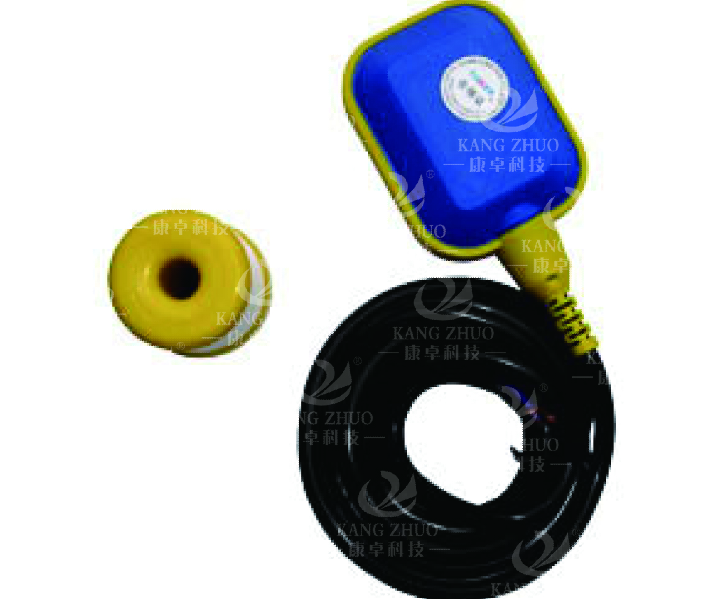

浮球式液位开关是一种结构简单，使用方便的液位控制零件，它设有复杂的电路，不会受到干扰，只要材质选择正确，任何性质液体、压力、温度皆可使用。
特点
可作多点控制，控制开关位置可以随着使用者需要订制。
使用磁簧开关不需供应电源，接点寿命可达200万次。
所有的开关出线在同一接线盒，外部施工配线成本低廉。
多个开关控制点和其它形式的液位开关比较，rf型的单价较低。
接线盒的防护等级皆在ip-65以上。
用途
浮球式液位开关专门用于各种中小型常压和受压储液罐的液位检测、现场指示 信号远传、液位报警，可适用于各种卫生、有毒、腐蚀性介质及爆炸性气体危险场所。有多种安装形式，适用于各种形式的容器。
接线方式
1、使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
2、使用“黑色”和“褐色”的电线：
浮球在下水位时，接点是接通的状态
浮球在水位时，接点是不通的状态
安装方法
1.将浮球液位开关的电线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。（如果有必要的话，也可用螺丝起子把一塑胶环拆下），再将这个脱落的塑胶环套的电缆上你所想因定重锤以设定水位之置。
2.轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。重锤只要轻轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件
请将电线直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中，完成安装。pg电子官网-pg电子网站
