项目案例：天津武清区市政排水所泵站自动化控制系统

一、自动化控制系统

根据天津市武清区市政排水所的规模及工艺要求，结合多年来康卓科技在市政雨水泵站行业及多个泵站建设的成熟技术和丰富经验，我们设计使用hmi pc系统为本次项目的自动化系统构成，再通过和其他各种外设的连接，从而实现对整体排水工艺的全过程自动化控制系统，并按照预定的程序对现场设备实现全方位的控制以及信号的采集和传输。

二、视频监控系统
随着数字化地进步，网络化的普及，用户对监控系统的要求越来越高，远程集中管理需求也越来越普及。
本系统是康卓科技为天津市武清区全区泵站集中视频监控量身定做。泵站集中管理一直是很多管理者比较“发难”的问题，究其原因存在以下几点：
1、泵站分部不集中，分部比较分散；
2、站与站的距离远，少则几公里，多则几十公里，离管理中心距离不一；
3、有的泵站地理环境可能比较恶劣，无法提供用于传输的有线网络，对于视频监控，传输实时数据流，普通网络不能满足要求，须要专用网络，铺设光缆可以解决此类问题，但由于以上（一、二）两点，铺设光缆不仅造价高、人工多，施工周期较长，而且站与站之间可能存在天然的屏障，以致把各个站点铺设一条光缆到监控中心成为了管理者的难题。
4、即使有的站点能够提供网络，可毕竟不是局域网，单纯从外网来连接内网的角度，显然无法满足视频监控的高清晰，流畅度的要求。
结合泵站的特殊性和复杂性的特点，本系统设计无线传输解决此类问题，采用无线监控的方式，不但可以达到与传统有线监控同样的效果，还大大加快了整个监控系统的建设、安装的速度、极大地节约了监控系统建设的成本。



天津市武清区市政排水所图

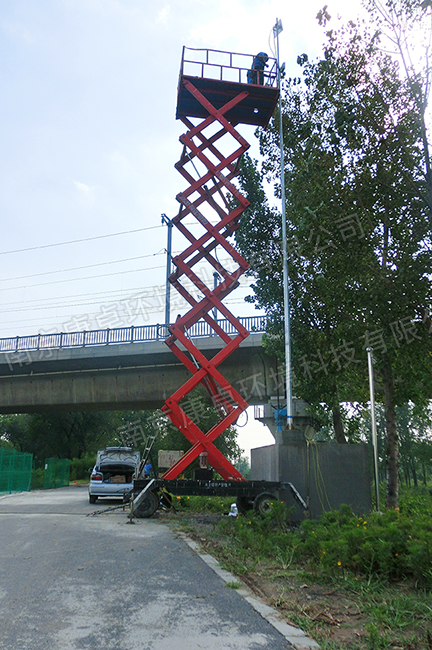

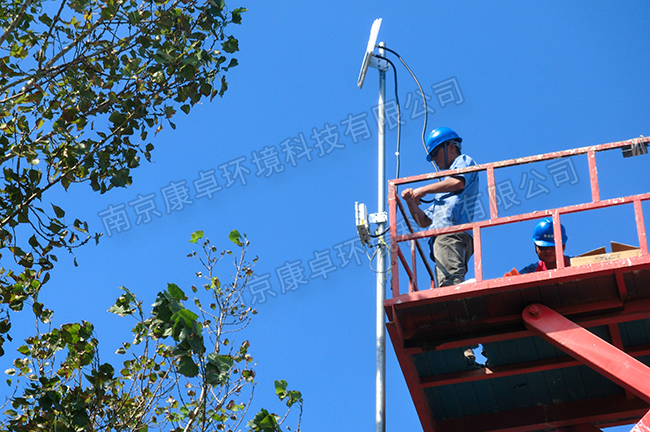

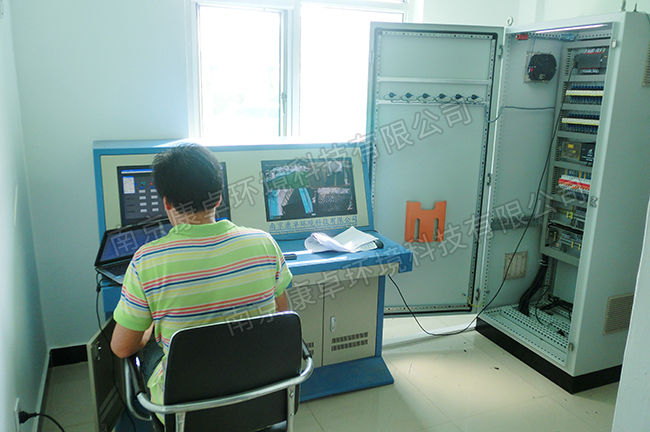

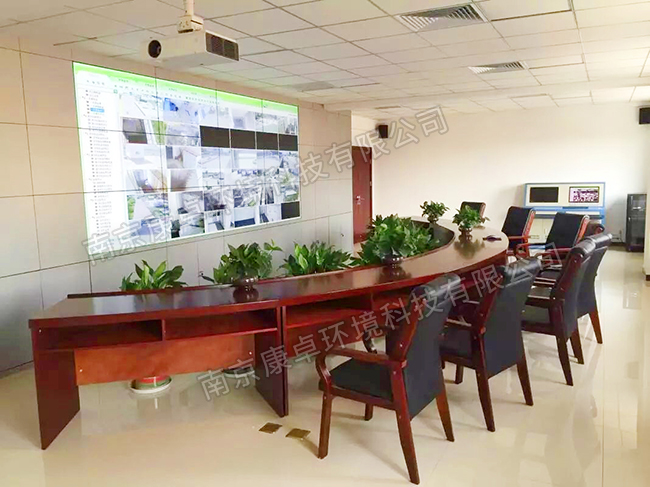

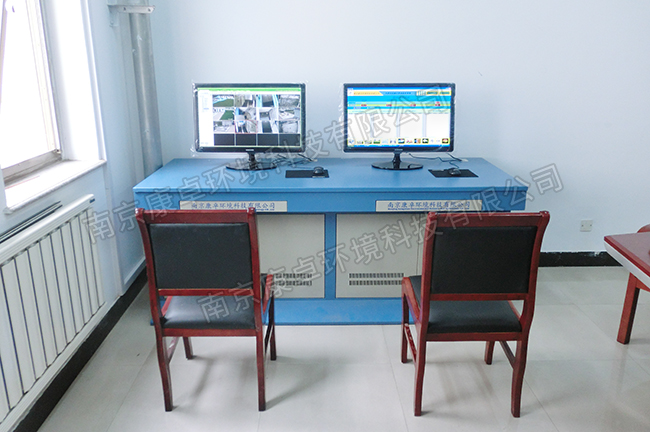

以下是项目现场实拍照片











系统介绍

泵站自动化控制系统是康卓科技设计制造，采用集散型二级分布式计算机控制系统。中央集中监控系统安装于泵站中央控制室，用于实现全站的集中控制和管理。控制系统采用控制室集中监控方式，监控管理计算机通过工业以太网与pcc控制系统等现场级电控设备及仪表进行数据通讯，为全站的正常运行提供全面的监测、保护、信息及调控。泵站运行中的参数及设备的运行状况等通过pcc控制柜和触摸屏进行数据处理，同时与上位操作站工控机进行数据交换，上位机监控画面上即可显示整个泵站各主要工艺工段的设备运行状态及水质状况，操作人员根据这些状态参数，通过鼠标和键盘就可对现场设备进行控制及了解水的处理状况。上位操作站采用完全冗余备用方式，其中任何一台出现故障后，另一台可以继续工作，从而保证系统的可靠运行。所选用的plc控制系统具有目前国际先进水平的欧美进口品牌公司产品系列，并且所选控制系统具备以下性能要求：

1）稳定性：基于稳定、安全以及源代码开放的操作系统；

2）可伸缩性结构：软件体系采用真正的客户/服务器（c/s）体系结构，可随意灵活、方便的扩展，并且在增加客户机时无须对服务器进行修改，客户机和服务器的数量没有限制；操作总线（操作员站连接服务器）及过程总线（现场控制站连接服务器）网络分开；

3）开放性：支持多种现场总线协议，profibus-dp/fms/can/can open/modubs/工业以太网等；

4）全部支持xml / opc / mysql / pvi 开放的系统连接协议和内部x2x通讯；

5）直接从图形功能块上进行调试 (可以直接到变量,io,趋势图等等)；

6）支持无扰动下载或单任务下载；

7）支持审计追踪功能；

8）集成各类专业行业库；

9）具有强大的控制和监视功能以及优良的人机界面系统；

10）下位控制和上位控制具有一个全局的系统数据库，系统和控制策略的组态只需做一次，通过唯一的变量名访问控制和现实相关的所有功能。避免在hmi数据库和控制数据库间进行数据映射，减小出错概率；

11）本系统的上位监控软件、编程软件与系统硬件必须是同一品牌，且为正版软件；

12）控制系统需支持无扰动下载，即升级i/o模块，或者调整部分控制程序时，无需将系统停车或重新启动；

13）控制系统需本身拥有对i/o或者网络节点很强的自诊断能力，无需第三方软件支持；

14）控制程序可根据实际情况选择运行在现场控制站或者上位服务器，通过软件简单设定即可。

15）pcc系统本地扩展必须采用powerlink总线方式。

16）触摸屏和cpu通讯必须采用can bus方式。

17）具有gprs数据的接受和发送功能。
