加压泵站远程监控系统
一、系统概述
加压泵站远程监控系统是由南京康卓环境科技有限公司研发设计的新一代加压泵站自动化控制系统，康卓加压泵站远程监控系统将各个加压泵站采集到的数据，通过通讯平台，接入监控中心，监控中心可以进行数据存储、数据通讯、实时控制、加压泵站运行监视等操作，借助视频监控与入侵报警等安防平台的接入，从而实现泵站无人值守。
康卓加压泵站远程监控系统广泛应用于城市加压泵站、工厂加压泵站、立重要地段加压泵站、水厂加压泵站以及自来水加压泵站等场所。
系统拓扑图
二、实现功能
1.数据采集存储功能
通过现场仪表、传感器等装置实时采集加压泵站的水位、电机运行参数、加压泵的启停状态、格栅机的运行状态、流量、压力值、控制模式、电压、电流、保护状态等数据，通过通讯网络将数据上传至监控中心进行存储，并根据每个数据的特殊性，设定数据采集、存储的时间间隔。
2.实时控制与调节
运行人员选择泵的工作模式，发出各种控制及调节命令，监视操作全部流程。控制模式有本地控制模式、远程手动控制模式、自动控制模式。
3.泵站运行监视
系统实时采集各站点的数据，以文字、数字、动态画面的形式展示设备的运行状态，提供直观的图文信息。实时监测数据与视频在同一界面上显示，可以同屏监测多个泵站视频和数据，也可以切换成单个泵站的视频和数据显示。
视频摄像与入侵报警
系统在使用adsl拨号、静态专线或微波作为通讯网络时，可以传输一路或多路传输视频画面至监控中心，监视泵站的全景、配电室、液位标尺、出水口等重要位置。
系统在使用4g、3g、gprs的无线网络作为通讯平台时，系统支持远程登陆视频监控设备，获取对应图像。
系统支持入侵报警系统，当有外人未经许可进入泵站布防范围内，监控中心产生报警提示，以便更好地进行安全防范工作。
三、总体架构
系统主要由现地数据采集设备及摄像机报警装置、泵站一体化控制柜、泵站操作室、通讯平台、监控中心等组成。

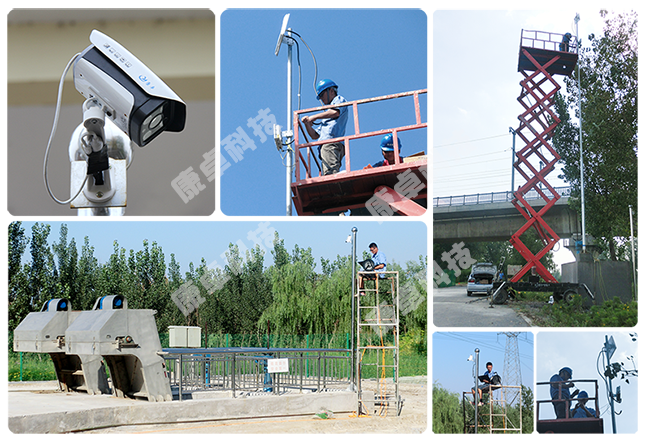

3.1现地数据采集设备及摄像机报警装置

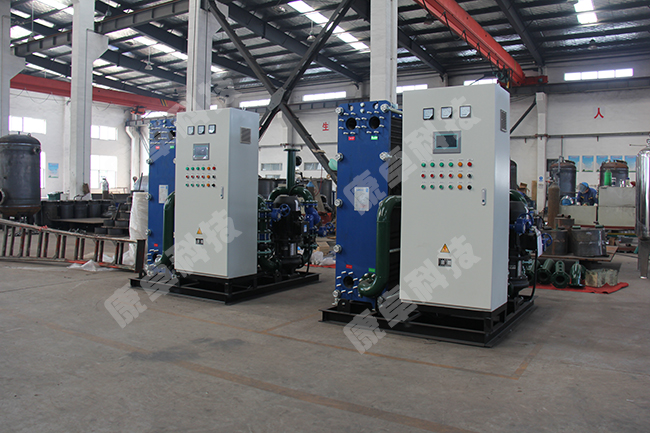

3.2泵站一体化控制柜

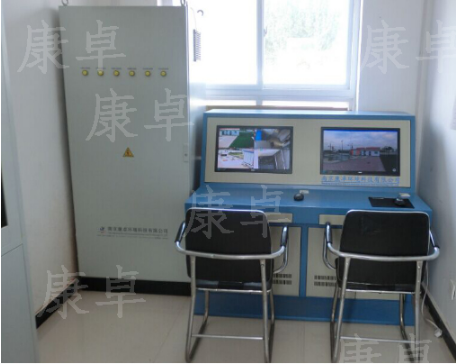

3.3泵站监控室
泵站操作室
3.4通讯平台
1.有线网络通信：各个加压泵站与监控中心之间铺设光缆或租用运营商光纤通信，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像， 此种传输方式要求泵站有宽带接入。
2.无线微波网络：各加压泵站与监控中心之间架设无线网桥，监控中心与各职能部门之间通过局域网通信，该通信平台可传输连续图像，此种传输方式要求泵站与泵站、监控中心没有建筑群阻挡、可视距离在10公里左右，对地理区位、环境要求较高。
3.无线网络通信：各个加压泵站与监控中心之间通过4g、3g、gprs无线网络通信，监控中心与各职能部门之间通过局域网通信，该通信平台不能传输连续图像，此种传输方式要求各泵站有稳定的4g、3g、gprs信号，且监控中心对视频图像要求不高。

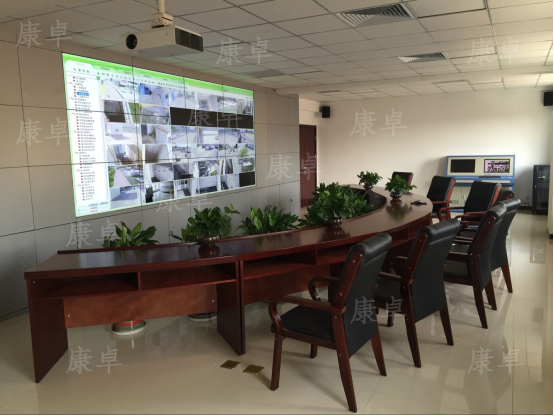

3.5监控中心

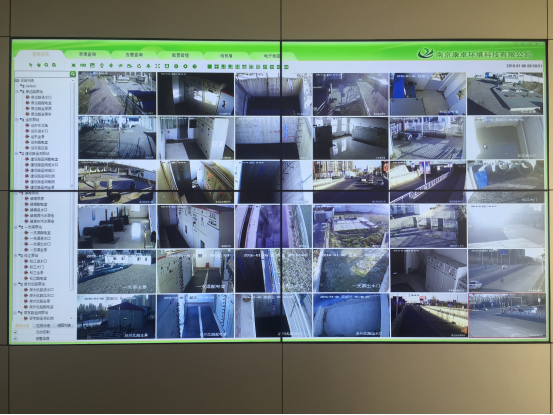

监控中心视频画面
监控中心组态图
应用案例：
康卓加压泵站远程监控系统已经在南京南钢泵站、天津武清区市政排水所泵站等国内多所大中型泵站上广泛应用，性能稳定，安全可靠。
