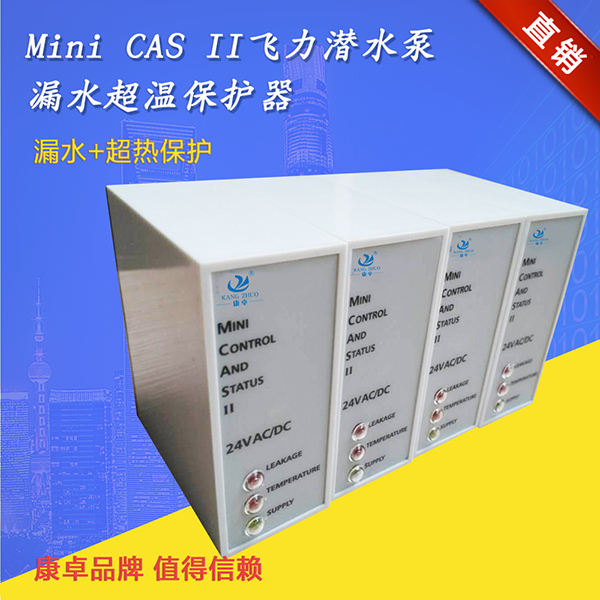

mini cas ii潜水泵漏水超温保护器支持itt flygt飞力泵-pg电子官网

产品介绍

一、简介

mini cas ii 系列配有多种监测传感器

 l 监测定子过热的热敏开关

 l 监测油中水分的cls

 l 监测定子室泄漏的fls

 l 监测新型中型范围泵（如3153,3171和3202）观察室泄漏的fls10

 l 监测新型搅拌器（如4610和4620）观察室或定子室泄漏的fls30

这些传感器的任意组合都可用于标准型泵。防爆泵只能选用热敏开关和fls或热敏开关和fls10。

传感器由minicas ii监控继电器来监控，继电器置于控制面板上。

传感器的基本连接（6种可选择的传感器组合）

二、安装

    mini cas ii监控继电器安装在泵控制柜的面板上，只要将其插入11针继电器座即可，适合六种基本传感器连接。

1)  热敏开关和fls

     水泵控制芯线可连接到面板上，不用考虑极性。

 2)  热敏开关和fls10

     水泵信号芯线连接到面板上，不用考虑极性。

3)  热敏开关和flc30

fls30传感器具有二极管保护功能，因为信号芯线需要以正确的极性连接（褐色为 ，蓝色为-）。否则，minicas ii 监控继电器会显示断路（0ma），即绿色电源指示灯和红色过热指示灯同时发光。正确连接和复位后，只有绿色指示灯发光。

 4)  热敏开关和cls

 cls传感器具有二极管保护功能。因此，信号芯线需要以正确的极性连接（褐色为 ，蓝色为-）。否则，minicas ii监控继电器会显示断路（0ma），即绿色电源指示灯和红色过热指示灯同时发光。正确连接和复位后，只有绿色指示灯发光。

 5)  热敏开关 cls fls

     泵电缆中的信号芯线需要以正确的极性连接（褐色为 ，蓝色为-）。但是，由于即使cls传感器接线错误，fls传感器都会使minicas ii显示正常，即绿色指示灯亮。所以在安装泵时必须读取监测线路的电流值，在正常状态下，正确极性连接时电流值为15.0ma；不正确极性连接时电流值为7.8ma。

 6) 只用热敏开关

    热敏过热保护开关必须串联一个1000~1500欧姆的电阻。附件中带有一个1000欧姆的电阻。

三、minicas ii 监控继电器

技术参数一

工作原理:电流感应

标准

环境:-25到60℃（较大相对湿度90%）;

供电电压:20~30 vac（50~60hz）23~30vdc;

继电器触点额定值:5a/30vdc;

传感器电压:12vd±5%;

运行参数:3ma

i<3ma  =  高温（或阻断）;

i＞22ma=泄漏(或短路),10秒延时报警

（i=minicas ii 所测电流）;

所需电源:5va

操作

泄漏:触点转换11-8 常闭联锁,11-9 报警时闭合,自动复位,红色指示灯显示与接着继电器作用,红色指示灯亮-泄漏,红色指示灯不亮-无泄漏;温度:触点转换 1-3 通电时常闭联锁;1-4 报警时闭合;手动复位（参见如下）红色指示灯亮:温度过高;红色指示灯不亮:正常温度;

温度报警复位:外部复位,通过连接端子6-2和外部控制按钮或中断 24v电源

尺寸:宽 33mm  高 79mm  深 75mm

技术参数二

连接

泄漏报警将停止泵工作.如果泄漏报警需要停止泵工作,可采用此类安装.用fls传感器时,推荐此类安装.fls监测定子室泄漏,此项检测非常重要,一旦发生需要快速停止泵的运转。泄漏报警不停止泵工作（只报警）如果泄漏报警不需要停止泵工作,只需要通过minicas ii进行报警,可采用此类安装.使用观察室fls10、fls30或cls时推荐此类安装,这些传感器检测观察室  内泄漏（fls10和fls30）和油中水份（cls）,这没有检测定子室泄漏重要.fls10用于新型中等范围泵系列,如3153,3171和3202.fls30用于新型搅拌机,如4610和4620.*）如果只连接热敏开关,就需要安装合适的电阻器以避免短路.

技术参数三

fls定子室泄漏传感器---信号:8ma非报警电流,36ma报警电流;供电电压:12vdc;较高温度:90℃,1小时;测试温度:115℃,1小时;材料:铝;外形尺寸,传感器:长:27mm;宽:16mm;高:16mm

cls 油中水分传感器

触发动作时乳化程度:油中含水分35%;信号:55ma非报警电流,29ma报警电流（5秒报警延时）;极性:具有二极管保护的2根导线（错误电极连接=0ma）;供电电压:12vdc（±10%）的2根导线（褐色为 ,黑色为-）;金属零件:防酸不锈钢;传感器表面:玻璃;较大压力:10mpa  1小时;测试压力:40mpa;负载压力:2mpa;较高温度:90℃,1小时;测试温度:1150℃,1小时;较高工作温度:70℃;外形尺寸,传感器: 长:75mm  直径:12mm;螺纹:m16*15,长15mm;

fls10 观察室传感器

信号:10ma非报警电流,28ma报警电流;供电电压:12vdc;较高工作温度:90℃;材料:不锈钢和晴橡胶;外形尺寸,传感器长:44mm 直径:22mm; 螺纹:m12*1,长9mm;

fls30 泄漏传感器

信号:8ma非报警电流,28ma报警电流,通道1:36ma报警电流,通道2:56ma报警电流通道1 2;供电电压:12vdc（褐色为 ,黑色为-）;较高工作温度:传感器80℃,处理器70℃;材料:铝和聚偏氟乙烯;外形尺寸,传感器:长:19mm,直径:12mm;外形尺寸,处理器:长:37mm,宽:22mm,高:18mm;
