产品介绍

1 概述

kz-kq10型漏水超热保护器,实现油室漏水、电机腔漏水、接线盒漏水和绕组超热检测及故障输出;并能实现两路pt100温度采集显示,报警温度设定故障输出等功能。



2 主要技术指标

2.1供电电源:   ac220v  50hz   输入功率5w

2.2使用环境:温度温度-20℃~ 50℃ , 相对湿度≤85%rh

2.3继电器触点容量:5a  250vac

2.4 pt100温度显示范围:-199.9℃~ 199.9℃

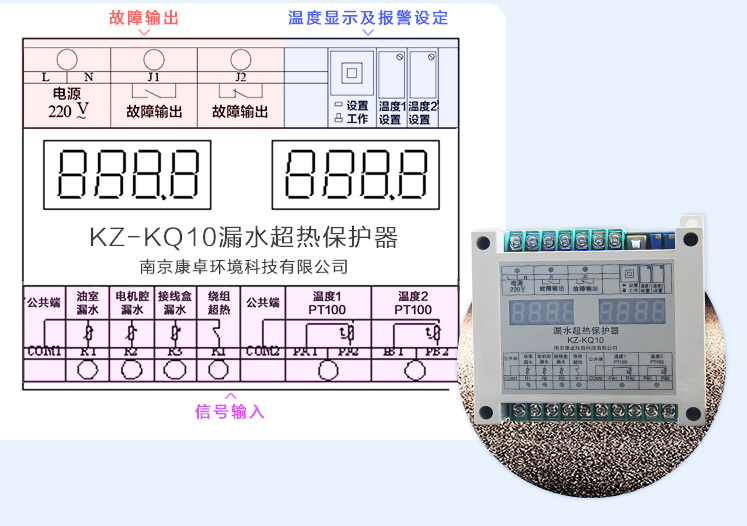

3 面板及端子接线说明

3.1信号输入

com1与r1为油室漏水的输入端;

com1与r2为电机腔漏水的输入端;

com1与r3为接线盒漏水的输入端;

com1与k1为电机绕组超热的输入端;

com2、pa1及pa2为温度1的pt100输入端,采用三线制

接法(pt100中两个颜色相同的线分别连接到com2、pa1,另一个线连接到pa2);

com2、pb1及pb2为温度2的pt100输入端,采用三线制接法(pt100中两个颜色相同的线分别连接到com2、pb1,另一个线连接到pb2)。

3.2故障输出

j1为故障输出,没故障时断开,有故障时闭合,开关量;

j2为故障输出,没故障时闭合,有故障时断开,开关量。

3.3 温度报警设定

松开按键显示器显示的是两个pt100的检测温度;

按键按键显示器显示的设定报警温度;

温度1电位器可改变第一路pt100设定报警温度值;

温度2电位器可改变第二路pt100设定报警温度值。

4 功能说明

上端子

下端子

4.1 故障检测

当油室漏水探头,检测到电阻值<15k时,对应的指示灯亮,故障输出继电器动作;当电阻>20k时,故障消失,保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时,输入电阻越小延时时间越短,反之越长。

当电机腔漏水探头,检测到电阻值<30k时,对应的指示灯亮,故障输出继电器动作;当电阻>35k时,故障消失,保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时,输入电阻越小延时时间越短,反之越长。

当接线盒漏水探头,检测到电阻值<30k时,对应的指示灯亮,故障输出继电器动作;当电阻>35k时,故障消失,保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时,输入电阻越小延时时间越短,反之越长。

当绕组过热探头,检测到超出规定温度(由用户选择的过热探头决定温度值)并断开时,对应的指示灯亮,故障输出继电器动作,当温度恢复到规定温度以下并闭合时,故障消失,保护器恢复到初始状态。输入有1s到2s的延时。

4.2 pt100温度检测

保护器设计了双pt100输入,为消除pt100引线过长对温度的影响,采用了三线制的设计。温度的检测范围-199.9℃~+199.9℃,并在显示窗口中显示出来,当检测到的温度超出设定的报警值时,对应的指示灯亮,故障输出继电器动作,当检测到的温度低于设定的报警值时,故障消失,保护器恢复到初始状态。

4.3 pt100报警温度设定

两路pt100报警温度值是可以设定的,按下报警温度设置按钮,显示窗口转换到报警温度设定值的显示。分别调节两个报警温度设定电位器,可改变报警温度值。设置结束后,再次按下报警温度设置按钮,显示窗口转换到pt100采集温度值的显示。

维护保养
产品自售出起在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。24小时服务热线:025-86666104
订货需知:*请注明型号、数量、是否有特殊需要。
