康卓不锈钢plc控制柜采用优质304不锈钢材质制作而成,具有防水防锈易清洗等特点,使用框架、聚氨酯发泡密封圈配合门框处防水边设计,具备了高达ip54的防护性,广泛应用于自动化控制设备领域。...
康卓plc控制柜作为控制核心在整个控制系统中起着至关重要的作用,plc系统的扩展性、控制实时性以及在恶劣环境下的稳定性也促进了plc控制柜在各个行业的应用。plc控制柜实际上是由各个低压元器件组装在一起的具有可编程性的控制系统,用户可根据自己的需要提出需要控制的设备以及设备的控制方式,康卓科技电气工程师会为您提供较完美的pg电子网站的解决方案。

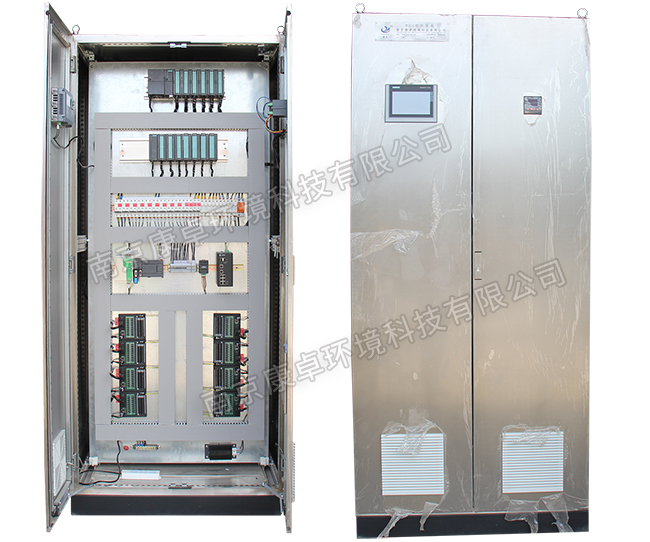

康卓不锈钢plc控制柜一般由断路器、中间继电器、开关电源、信号隔离栅、触摸屏以及plc组成,plc的品牌及规格决定了plc控制柜的价格。plc控制柜的布局结构如图1所示:
图1
图1所示的plc控制柜由西门子s7-300plc组成,属于中高端产品,模块化结构。也是被普遍应用的品牌,但随着科技的进步,该系列产品将会被s7-1500替代。以下是由康卓科技电气工程师围绕由s7-300组成的plc控制系统进行介绍。
plc系统的优点之一是其系统的可扩展性,s7-300plc采用模块化结构,点数可以根据需求扩展,可通过在cpu右方添加模块或建立et200m等方式扩展系统。目前et200m为采用较多的方法,et200m系统可以将控制系统延伸至设备旁边这样就省却了大量的连接电缆,该系统在一些占地面积较大,设备较为分散的场合应用较为广泛,如:污水处理厂等。et200m系统图如图2所示:
图2 et200m网络结构
plc系统的优点之二在于其强大的通信功能,支持目前行业内常用的各种通信方式如modbus rtu、工业以太网、profibus-dp、mpi、ppi等等。大型系统中常用的为工业以太网及profibus-dp通信,与第三方仪表则常用modbus-rtu通信,在污水处理行业中现场控制柜与上位机系统常采用工业以太网的方式,既可以保证通信速度又支持远距离通信。利用光电转换器可以进一步延长通信距离还可以组成环网冗余系统,环网冗余系统的网络结构如图3所示:
图3 光纤环网冗余系统
组成如图3所示的光纤环网冗余系统的前提是每个控制柜内必须有一个cpu并且配置以太网接口而且必须有一个支持环网冗余的光电转换器。光纤环网冗余系统的优点在于提供通信网络的双层保护,无论光纤在哪一点断开均不会影响整个系统的功能,每个控制站点都可以相互通信但又是彼此独立的。
随着gprs技术的普遍应用,应用于plc系统的第三方gprs设备越来越多,使用方法也越来越简便。plc系统加入gprs功能就好像给plc装上了一对翅膀,可以放置在任何一处条件许可的位置,而且可以远程调试与监控避免了工程师的来回奔波,省时省力。广州巨控的grm200g系列plc专用gprs模块具备上述的的所有功能,利用grm200g组成的系统如图4所示:
图4 gprs系统
plc控制柜柜内简洁明了,使用的元器件也很单一,没有像传统控制柜那样复杂的线路结构,而且使用对人体安全的直流24v电控制交流设备,接线、调试、维护方便。设备控制逻辑的改变不需要更改硬件接线只需更改软件程序即可。一台电脑一位专业工程师即可为您解决所有的问题,节省了大量的人力、财力与物力。
