产品介绍

一、概述
软启动器的发展
三相异步电动机在直接启动时，启动电流一般比较大，是其额定电流的4-7倍，直接启动时会对电机内部和电网产生较大的冲击，严重时会引起其他设备的停机和故障，因此，除了小容量的电机采用直接启动外，大容量的电机一般都采取降压启动，传统的降压启动的方法有：定子电路串电阻（电抗）降压启动；y-△降压启动，串自耦变压器降压启动等，传统减压启动虽然成本投入少，，但是弊端也很突出，线路复杂，对电网、机械的冲击比较大，降低设备使用寿命，增加维护量，随着技术的发展，软启动技术的出现，软启动器的出现，使得电机的启动克服传统降压启动的弊端，软启动器具有的一些优良的启动特性，受到了越来越多的用户的青睐。
软启动器的主要特点
软启动功能。
软停车功能。
多功能保护。
d、用在水泵类负载上能有效防止“水锤”效应。

二、软启动器的品牌和主要厂家简介
主要品牌：
1、国外品牌
　　abb、施耐德、西门子、丹佛斯、美国摩托托尼、罗克韦尔等。
2、国内品牌
　　　西普、欧瑞、雷诺尔等
主要厂家简介：
a、 abb
1、基本状况
　　　abb生产销售的传动产品用于从 0.12kw至 27,000kw的电机速度控制，广泛应用于电力、冶金、纺织、石化、水泥、造纸等各个行业领域。
　　　软启动器系列：紧凑型psr;普通型pss；智能型（不带内置旁路接触器）pst;智能型（带内置旁路接触器）pstb;
2、主要特点：
ⅰ、灵活的接线方式。内接或外接，更可配置限流功能。
ⅱ、设定简单。
ⅲ、产品质量稳定，减少维护量。采用固态继电器，提供了较高的可靠性。
ⅳ、保护先进。电机过载、缺相、大电流和ptc保护，报警检测功能等。
ⅴ、通用的总线通讯系统。
ⅵ、可编程的继电器信号，可以预设报警和故障信号等。
ⅶ、采用先进的力矩控制。
b、 西驰
1、基本状况
　　　西安西驰电气有限责任公司是一家专业从事电力电子产品研发、制造、 销售的高新技术企业。依托西安交通大学和电力电子研究所等科研单位建立了自己的工程技术中心。建立了以可控硅scr和igbt等功率器件为主体的技术平台。   软启动器系列
  cmv高压软起动器、cmc-l、cmc-m、cmc-sx、cmc-t系列。
2、主要特点：
多种启动方式：限流软起动、电压斜坡软启动、电流斜坡软启动、并可在每种方式下施加可编程突跳启动启动转矩和启动限制电流；高可靠性；强大的抗干扰能力；结构优化，便于安装；电源自适应能力；模拟输出；保护功能完善；维护简便；
c、施耐德
施耐德基本状况：
　　　施耐德提供的软启动器系列有ats22和ats48；
ats22系列主要应用于：
泵 ；压缩机 ；传送带等；风机；
性能描述：
规格：17到590a；电压：230...440 v / 208... 600 v - 50/60 hz ；内置旁路接触器，高度集成一体化 ；智能的出厂设置，可立即起动 ；集成modbus通讯，友好pc调试软件somove ；完善的自身和电机保护功能；多重配置（2套电机参数）；涂层设计，适应各种恶劣环境； 质量过硬，组件按照10年使用寿命设计 ；
ats48系列主要应用于：
专门用于楼宇hvac应用的系列 、泵 、风机和高惯量机械 、压缩机 、传送带
性能描述：功率：4到1，200kw ；电压：230... 415 v / 208... 690 v - 50/60 hz；通过ats48的转矩控制系统（tcs专利）；电机的热保护 ；机械的保护：欠载和过载，门槛值和时间可调的欠载和过载保护转子堵转，转向监控；出厂设定满足立即起动的需要 ；通过集成显示或powersuite软件，简化客户设置；旁路接触器控制以杜绝热量耗散 ；双重配置（2套电机参数）；诸多可配置输入/ 输出；多台电机的级联软起软停 ；integrated集成modbus、fipio、profibus dp、devicenet、ethernet

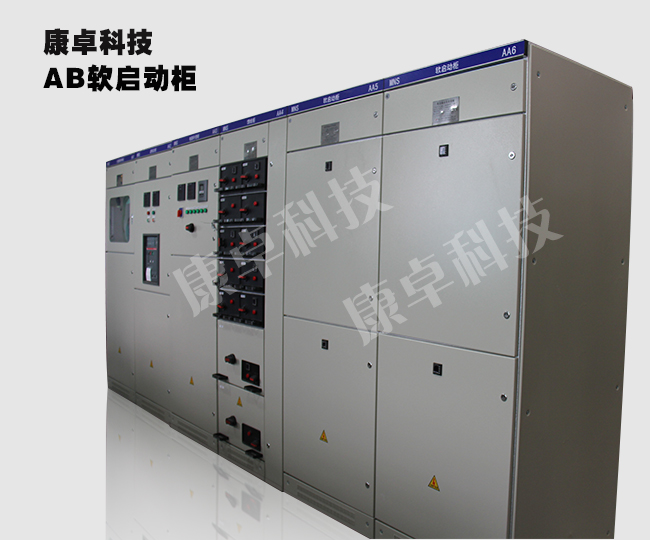

三、软启动柜的特点
　1、采用国内外知名品牌的软启动器
　　　南京康卓环境科技有限公司根据客户的不同需求，主要采用abb、西门子、施耐德、西普、西驰等知名公司的软启动器作为我公司软启动控制柜的核心器件，设计、制造康卓自己的软启动控制柜。
　2、设计精良
　　　康卓是专业的软启动柜生产厂家，同时也是专业的自动化工程公司，康卓的软启动控制柜从设计，到元器件的选取、成套制作，每个环节严格按照国家3c质量认证，严格把关，高质量、严要求的对设计、采购、生产、检验、出厂的每一道工序做出严格的质量管理和跟踪。严格按照工程设计要求设计控制柜，设计前，康卓的设计工程师们根据客户的要求、现场的环境（温度、湿度、电磁辐射等级、防爆等级等）；电机的具体参数 如产地、额定电流、额定电压、相数，电机的负载类型、一般负载还是重载、工作制式；电机的启动方式；软启动柜拖动电机的数量、控制柜的控制方式，如手动/自动、本地/远程；供电场合的电能质量要求，防雷、浪涌、电磁辐射，深入了解传动机械的机械特性，对于电机容量较大，没有调速要求的场合，会建议客户选用软启动方式，节约投资，然后综合考虑选用哪些品牌的那个系列的软启动器做为电力拖动的核心器件，综合的考虑后设计电气原理图，设计中，对于其中可能出现的干扰，做一些抑制措施，部分的根据控制柜安装的地点加装防雷、浪涌保护措施，等其它的保护措施。
　　　电气控制原理设计完毕后，我们的工程师们有针对性的进行电气工艺设计，包括电气布线，元器件的安装位置布局，还有电气柜体的钣金设计，根据使用的环境的温度、湿度考虑是否加装散热风扇，相应的去湿装置，还有是否有爆炸性气体等综合的选用柜体的材质，防护等级等。
3、装配精良
　　　在工艺装备中，康卓有一批经专业培训的高素质的专业的装配工人，严格按照设计和国家的相应的布线安装规范进行。力求做到布线美观大方，层次分明，接线牢固可靠，接触良好。标号完整、清晰、牢固。面板整洁，元器件布置均匀美观。
4、检验严格
　　　康卓有一批自己的专业检验人员，检验时采取严格的标准，元器件的入库前，我们的检验员会对采购的元器件做抽样检查，首先观察元器件的包装是否破损，再次检查元器件的外观有无损伤、破裂等，再次会随机抽取几个做通电试验，检测它的电气性能是否满足采购标准和产品自己的电气性能标准，在装配成成品柜后，严格按照设计和检验流程进行质量检测，一旦发现问题，层层追查，直到查出出问题的环节，检验时进行充分的测试，确保零差错。
5、优质服务

康卓培养了一批自己专业的pg电子官网的售后服务人员，pg电子官网的售后服务周到及时，发货准时。

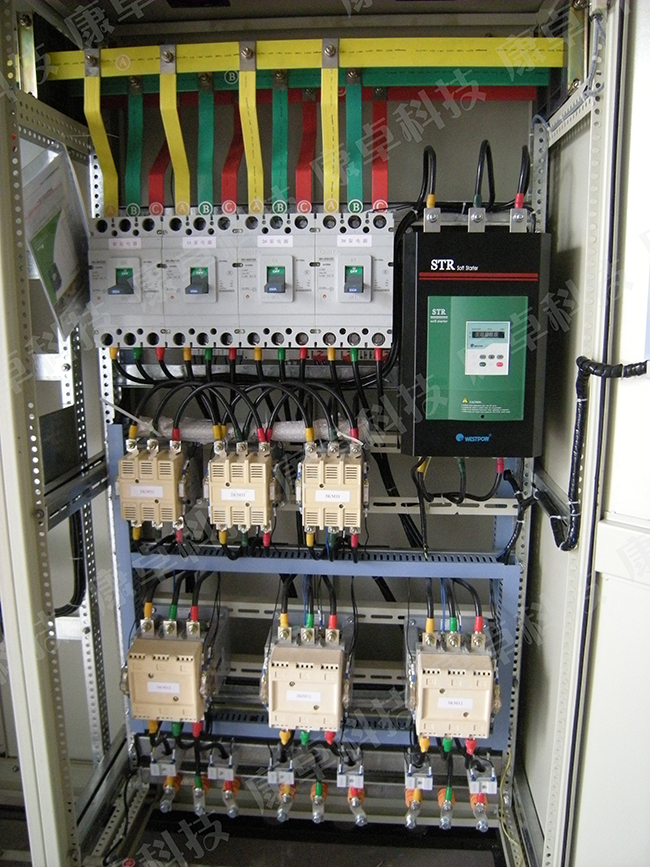

四、软启动柜主要元器件选用
　　　康卓公司的软启动控制柜内主要元器件选用国内外具有良好品牌声誉和质量的厂家，如断路器、接触器主要选用正泰、施耐德品牌、指示灯、按钮选用施耐德、正泰、上海二工等品牌，中间继电器等选用和泉、施耐德、欧姆龙等质量卓著的品牌。
　　　经实践证明，质量可靠性能优越的康卓综合保护器配合软启动器工作。使软启动控制变的更简单更可靠。
　　总之，良好的设计加上可靠的元器件是确保我们控制柜质量的重要保证。针对不同的客户要求，选用不同的配置，如果客户注重质量和稳定，对于工程造价稍有余量，我们的元器件一般选用施耐德，软启动器选用abb，施耐德或西门子等国外品牌以保证产品质量和性能；如果客户追求性价比，我们会配置正泰、欧瑞的软启动器为客户平衡性能和价格关系。

五、软启动柜适用场合
　　　我们的软启动控制柜主要针对风机、水泵类负载，在调速性能要求不严格的场合，替代传统的y-△降压启动、自耦降压启动。主要应用在水泵，防止“水锤”效应；应用在风机减少机械冲击和皮带磨损；压缩机行业。

六、软启动柜的安装和调试
安装：
1、首先确认软启动控制柜的安装地点无爆炸性、腐蚀性气体或尘埃；
2、确认软启动控制柜的安装地点无剧烈震动，安装时要预留维修通道；
3、确认环境温度在-5℃-40℃，在常温下相对湿度不超过90%，无凝露；如果环境温湿度超过此要求，需要特殊设计的软启动控制柜。
4、供电电源市电、自备电源，ac380v，50hz,在-10%- 10%之间波动。
5、海拔高度不超过2000米。
调试：
　　　调试前准备工作：确认控制柜安装是否就位；确认柜内接线是否松动、脱落现象；再次确认软启动器的接线是否有误，直流和交流接线是否有误；主电源接线是否正确；电机接线是否正确；电缆型号是否和所选用的电机（负载）匹配；软启动器的额定功率是否大于等于所选电机的额定功率，如果是重载场合，则需专用于重载场合的软启动器；或根据软启动器的设计选型手册选取合适的软启动器；热继电器的整定值是否正确。柜内是否有多余的线头或异物。柜子控制电源上电，试验各控制回路是否工作正常，如正常，则合上主电源空气断路器，在迅速断开，看电机的正反转方向，如果反转，断开柜子外接电源，调整电机任意两相接线。
　上述环节均无问题后，根据现场工艺的控制要求，严格按照软启动器说明书，设定参数。设定完毕，确认电机额定功率、额定电压、额定电流等参数是否正确，保护参数设置是否正确，控制方式是否符合工艺控制要求，确认无误后开机试运行。
