kz-300恒压变频供水控制器

一、kz-300简介 kz300恒压变频供水控制器 是专为变频恒压供水系统、空压机变频、锅炉及换热系统补水而设计的电脑控制器,可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压(动压)设定、系统超压泄水控制、设定参数密码锁定等多项功...

产品介绍

一、kz-300恒压变频供水控制器简介

   kz300多泵控制器是专为变频恒压供水系统、空压机变频、锅炉及换热系统补水而设计的电脑控制器,可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压(动压)设定、系统超压泄水控制、设定参数密码锁定等多项功能。该产品已获得中国国家专利。专利号为:zl201220343135.4

kz-300恒压变频供水控制器



安装视频



二、功能概述

1、可编程设定多种泵工作方式,较多可拖五台泵(1 变频 4 工频);
2、具有压力测量值防抖动补偿控制功能;
3、参数调整和设定具有密码锁定及保护功能;
4、采用人工智能控制算法,设定参数少,控制精度高,内带看门狗   电路,采用数字滤波及多项抗干扰措施;
5、可接无源远传压力表、有源电压及电流型压力变送器;
6、 d/a 输出控制频率电压为 dc 0-10v, 也可设定为 dc 0-5v;
7、具有压力传感器零点和满度补偿功能;
8、具有定时自动倒泵功能;
9、具有第二压力(消防压力)设定和控制功能;
10、具有缺水自动检测保护功能和外部输入停机保护功能;
11、具有供水附属小泵控制功能,可设定小泵变频或工频模式;
12、具有可选的定时自动开、关机控制功能;
13、具有小流量水泵睡眠控制功能;
14、具有手操器功能,可手动调节输出电压来控制变频器的频率;
15、具有分时分压供水控制功能,较多有六段时间控制。

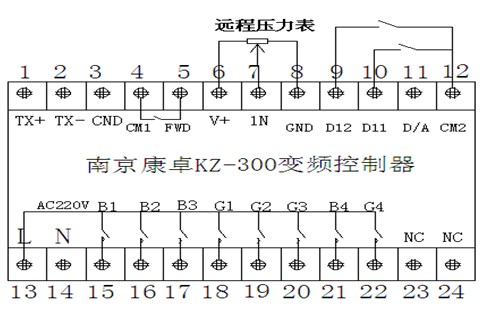

三、接线端子原理图

恒压变频供水控制器接线端子原理图



恒压变频供水控制器接线图




四、使用说明

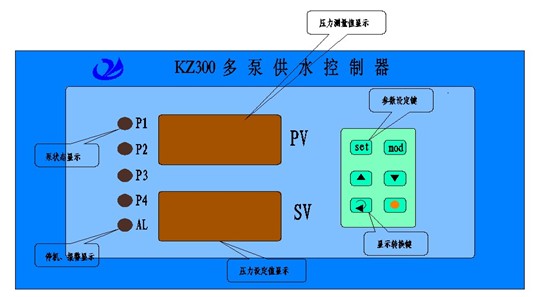

1、面板及按键:
pv窗口为测量值显示窗口,sv窗口为设定值显示窗口。“set”
为参数设定键,“ ▲ ”和“ ▼”为两个数字加减键,在参数设定状态,“mod”键和“    ” 键为参数翻页键;在正常工作状态,“     ”键为显示方式转换键,用来转换显示压力值和输出频率值。
2、工作状态指示灯
四个泵工作状态指示灯p1、p2、p3、p4表示四台泵,当指示灯问绿色时表示对应泵工作在变频方式,当指示灯为红色时表示对应泵工作在工频方式。当工作在第二压力(消防压力)状态时,al指示灯显示绿色;当缺水(停机)端子接通时,al指示灯显示红色,同时控制器所有输出控制都停止,直到缺水(停机)状态解除,控制器冲洗开始工作。
3、参数的设定
正常运行状态下,按住“set”键3秒,当显示窗口显示“-.-.-.-.-.-”时松开“set”键,进入参数设定状态,此时pv窗口显示参数项p00,sv窗口显示当前参数项的值。
“mod”键可以升高参数项,“  ”键可以降低参数项按“▲”
或“□”键改变当前参数项的值,改变后的值将自动存储在仪表的存储器中。当参数设定完成后,再按一下"set"键,仪表将返回正常工作状态下。此时如果p00=18,按“▲”和“□”键将直街改变当前的压力设定值(p01的设定值)。在第二压力(消防)开关(di1与cm2)闭合时,sv窗口显示的是第二设定压力。按“▲”和“□”键将直接改变当前的第二设定压力值,第二压力也可以在p02中设定。
4、出厂默认值的设定
断电状态下按住“set”键不松手,开机上电,当显示窗口显示“-.-.-.-.-.-”时1秒后松开“set”键,仪表自动将所有的参数设定为出厂默认值。





 参数

项目

参 数

说 明

数 据

范 围

出厂默

认  值

参数说明

p00

参数密码

0-100

18

此数值为18时,可以对系统参数进行修改,为其余值,则锁定所有参数项。

p01

当前压力设定值

0-2.5mpa

0.20

第一控制压力或下限压力设定值

p02

第二压力设定值

0-2.5mpa

0.30

第二控制压力、消防压力或动压设定值

p03

泵工作方式

1-15

1

1-1#泵变频,2-2#泵变频,3-一变一工频,4-补水泄压,5-开关控制6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14-3#泵变频,15-四台泵循环

p04

变频-工频时间设定

0.1-5秒

0.2

用于两泵或三泵循环软启动时,变频切换到工频的时间设定

p05

欠压加泵时间

0-250秒

20

多泵启动时,欠压启动下台泵的时间

p06

超压减泵时间

0-250秒

15

多泵运行时,超压减泵的时间

p07

输出电压选择

1-2

1

1----0-10v    2-----0-5v

p08

输入传感器类型

1-2

1

1----0-5v    2-----1-5v(4-20ma)

p09

传感器量程选择

0.6,1.0,1.6,2.5mpa

1.0

0.6mpa,1.0mpa,1.6mpa,

2.5mpa

p10

传感器零点校正

0-0.1mpa

0.00

填入传感器零压时仪表pv窗口显示的数值

p11

传感器满度校正

0--50%

12%

满量程的修正百分比(0-50%)

p12

定时换泵设定

0-1

0

0----不换泵1---定时换泵(p03=1,2,6,7,12,13,14,15定时换泵功能有效)

p13

定时换泵时间

1-100小时

12

定时换泵时间设定

p14

换泵剩余时间显示

1-100小时

12

显示离换泵时间还剩多少时间,不能设定。

p15

手动输出频率控制

0-50hz

0

p18=1时,手动控制d/a输出频率大小

p16

增益系数

0-100

18

调节系统跟踪压力误差的速度

p17

抑制系数

0-100

18

用于控制系统压力的稳定性

p18

d/a输出控制选择

0--1

0

0---输出频率自动控制  1---输出频率手动控制

p19

压力测量滤波系数

0-20

0

补偿压力表指针抖动造成的测量值不稳定,值越大,补偿效果月明显

p20

泄压偏差限

0-0.5mpa

0.02

p03=4时,当测量压力》=(p01 p20)三秒时,控制g3触点接通,当测量压力<(p01 p20)两秒,g3触点断开,p20=0泄压功能无效

p21

上限压力设定值

0-2.5mpa

0.3

p03=5时,当测量压力《p01三秒时,b1接通;当测量压力》=p21两秒,b1断开;当测量压力>=(p21 p20)两秒,g3接通,当测量压力<=p21时,g3断开

p22

补水泵睡眠频率

0-50hz

0

p22=0时无睡眠功能。p22>0时,当输出频率5分钟以上仍然<=p22时,则将d/a置零,run信号断开。当(p01-测量值)》=0.05时,重新接通run信号,启动d/a

p23

附属小泵控制

0-2

0

p23=0,无附属小泵。

p23=1且p03=1,2,6,7时附属小泵变频。当系统只有一台变频主泵工作,且工作频率<=p24 5分钟后,关闭变频主泵,接通小泵变频接触器(b4继电器),启动小泵变频工作。当小泵达到50hz后延时p05秒,压力还达不到设定值,则关闭小泵,重新启动主泵变频工作。

p23=2且p03=1,2,6,7时,附属小泵工频。当系统只有一台变频主泵工作,且工作频率<=p24 5分钟后,关闭变频主泵,接通小泵变频接触器(g4),以p01为低压,p21为高压,进行压力控制,如果工频小泵运行p05秒后仍然达不到p01压力值,则关闭工频小泵,启动变频主泵。



p24



附属小泵较低工作频率

0-50hz

10

当变频主泵工作频率<=p24时,并且工作p28分钟后,切换为附属小泵工作模式



p25

缺水保护较小压力

0-0.6mpa

0.05

系统运行中,当测量压力《=p25,并且运行时间》=p26时,认为系统缺水或泵故障,控制器切断所有输出,pv窗口交替1秒显示故障代码er1和测量值

p26

缺水保护时间设定

0-250(x 5秒)

0

p26=0,无缺水保护功能。

p26>0有缺水保护功能。参数中每个数值代表5秒钟;p26x5必须大于p05

p27

水泵睡眠等待时间

1-30分钟

5

当p22>0,且输出频率p27分钟后仍然《=p22,且启动水泵睡眠功能

p28

小泵投入等待时间

1-30分钟

5

当p23>0,且系统只有一台变频主泵工作,当输出频率<=p24,p28分钟后启动附属小泵工作

p29

较低输出频率

0-50hz

0

用于控制水泵的较顶转速

p30

d/a输出控制选择

0-1

0

0-正向控制   1-反向控制

p31

睡眠重新起泵偏差

0-0.2mpa

0.02

睡眠后当前压力《(p01-p31)时重新起动水泵工作

p32

定时开关控制功能

0-2

0

p32=0无定时;p32=1定时定压控制;p32=2分时分压控制

l1

第一开机时间





时:分(06:00)

h1

第一关机时间





时:分(07:30)

l2

第二开机时间





时:分(08:00)

h2

第二关机时间





时:分(09:00)

l3

第三开机时间





时:分(10:00)

h3

第三关机时间





时:分(11:30)

p39

系统当前时钟



08:30:00

时:分:秒(翻到此页时“p39”不显示,只显示当前时间,并不断刷新,按加键更改小时,按减键更改分钟,秒位不改动,改动完成的数据直街存入存储器中),上电初始化时设定为08:30:00

l4

第四开机时间





时:分(12:00)

h4

第四关机时间





时:分(13:30)

l5

第五开机时间





时:分(14:00)

h5

第五关机时间





时:分(15:00)

l6

第六开机时间





时:分(16:30)

h6

第六关机时间





时:分(17:30)

p46

第一时段压力值

0-2.5mpa

0.2mpa

第一开机时段的供水压力设定值

p47

第二时段压力值

0-2.5mpa

0.2mpa

第二开机时段的供水压力设定值

p48

第三时段压力值

0-2.5mpa

0.2mpa

第三开机时段的供水压力设定值

p49

第四时段压力值

0-2.5mpa

0.2mpa

第四开机时段的供水压力设定值

p50

第五时段压力值

0-2.5mpa

0.2mpa

第五开机时段的供水压力设定值

p51

第六时段压力值

0-2.5mpa

0.2mpa

第六开机时段的供水压力设定值

p52

上限保护压力

0-2.5mpa

1.0mpa

pv值》=p25两秒后,所有运行的泵会顺序关闭进入压力保护状态,al亮红灯,当pv值《=(p01或p02)-p31时,系统重新运行投入工作状态。


p00--参数修改密码。
当p00=18时,所有的参数和设定值均可修改,当p00<>18时,参数和设定值只能查看,不能修改。
p01--压力设定值,也称第一压力设定值或下限压力设定值。
当p03<>5时,p01就是系统当前的压力设定值,可在p01中设定或在运行状态直街在控制面板用“▲”和“▼”键直街设定。当p03=5时,此值为下限压力设定值。
p02--第二压力设定值,也称消防压力或动压设定值。
当外部输入信号端子di1与cm2闭合超过2秒,则当前系统控制的设定压力值即变为p02的值,此时可在控制面板上直街使用“▲”和“▼”键进行修改,修改后的数值直街存入p02参数项中。当外部输入信号端子di1与cm2断开后,控制面板上的设定压力值又重新变回p01的压力设定值。
p03--泵工作方式。控制器的外部接线一定要和控制器的工作方式相对应,否则,错误的选择此参数,将导致外部输出控制继电器动作混乱。
通过p03参数的改变,控制器可以控制单台或多台泵工作在不同的工作方式:p03=1,2,为一用一备工作模式,b1和b2互为备用泵。当p12=1时,b1和泵按照p13中设定的时间定时相互轮流接通工作。
p03=3,为一台变频泵加一台工频泵工作模式。此时系统定义为b1为变频泵,g1为工频泵。当b1工作频率达到50hz后,延时p05秒的时间,如果测量压力值仍然达不到系统设定值,则工频直街启动g1泵投入系统运行,g1泵投入运行后,系统靠调节b1泵的工作频率来稳
定系统压力。如果系统出现超压,则将g1泵关掉,仍然靠调节b1泵的工作频率来稳定系统压力。
p03=4,是为锅炉补水或换热机组补水设计的工作模式。此模式下系统定义b1为变频补水泵,g3为超压泄水电磁阀控制端子。当测量压力>=p01(或p02) p20时,g3接通,控制泄压电磁
阀开启进行泄水。当测量压力<=p01(或p02)时,g3断开,泄压停止。
p03=5,为开关位式控制模式。这种工作模式下,定义b1为工频补水泵,g3为超压泄水电磁阀控制端子。此时sv压力设定值窗口显示的设定值为p21上限压力设定值。此工作模式下,系统以p01为下限压力,p21为上限压力,代替电接点压力表进行压力控制。当测量压力<=p01时,延时2秒,b1接通;当测量压力>=p2时,b1断开;当测量压力>=p21 p20时,g3接通,控制泄压电磁阀开启进行泄水;当测量压力<=p21时,g3断开,停止泄压。
p03=6,为两泵循环软启动控制模式。在此工作模式下,系统定义b1,b2为两台泵变频工作端子,g1,g2为两台泵工频工作端子。此模式下系统上电工作时,先接通b1,启动1#泵变频工作。当1#泵变频工作在50hz时,延时p05秒,如果测量压力仍然达不到设定值,则将b1断开,接通g1,将1#泵由变频状态转换为工频工作状态,延时3秒,接通b2,启动2#泵进行变频工作。当系统超压时,当2#泵变频工作在0hz时,延时p06秒,系统仍然超压,将
g1断开,切断1#泵工频,由2#泵进行变频调节保持系统的压力稳定。
p03=7,为三泵循环软启动控制模式。在此工作模式下,系统定义b1,b2,b3为三台泵变频工作端子,g1,g2,g3为三台泵工频工作端子。此模式下系统上电工作时,先接通b1,启动1#泵变频工作。当1#泵变频工作在50hz时,延时p05秒,如果测量压力仍然达不到设定值,则将b1断开,接通g1,将1#泵由变频转换为工频工作状态,延时3秒,接通b2,启动2#泵变频工作在50hz时,延时p05秒,如果测量压力仍然达不到设定值,则将b2断开,接通g2,将2#泵由变频状态转换为工频状态,延时3秒,接通b3,启动3#泵进行变频工作。当系统超压时,按先起先停的原则,逐个停掉工频泵,较后保留一台泵变频工作。当系统欠压时,再按顺序逐个启动没投入工作的泵。
p03=8,为一台变频泵、两台工频泵的工作模式。在此工作模式下,系统定义b1为变频工作泵,g1,g2为两台工频工作泵。当b1工作频率达到50hz后,延时p05秒的时间,如果测量压力仍然达不到系统设定值,则接通g1直街启动1#工频泵投入使用,当b1工作频率再次达到50hz后,延时p05秒的时间,如果测量压力仍然达不到系统设定值,则接通g2启动2#工频泵投入运行,系统靠调节b1泵的工作频率来稳定压力。如果系统出现超压,则先关闭1#工频泵,然后关闭2#工频泵。
p03=9,为一托四模式:一台变频泵,三台工频泵的工作模式。在此工作模式下,系统定义b1为变频工作泵,g1、g2、g3为三台工频工作泵。当b1工作频率达到50hz后,延时p05秒的时间,如果测量压力仍然达不到系统设定值,则接通g1直接启动1#工频泵投入运行,当b1工作频率再次到50hz时,延时p05秒的时间,如果测量压力仍然达不到系统设定值,则接通g2启动2#工频泵投入使用,如果三台泵满负荷运行,延时p05秒后,测量压力仍然达不到设定值,则接通g3,启动3#泵工频泵投入运行。如果系统出现超压,则先关闭1#工频泵,然后关闭2#工频泵,较后关闭3#工频泵。
p03=10,为两台工频泵,一用一备消防工作方式。在此工作模式下,g1、g2定义为两台工频泵,g1为主泵,g2为备用泵。b3定义为泄压电磁阀控制端子,g3定义为报警输出端子。正常工作状态下,di1端子没有信号输入,pv窗口显示p02消防压力值。系统以p01为低压,p02为高压,以主泵g1控制系统的压力。如果测量压力<=p01,g1接通,启动主泵工作,如果测量压力>=p02,g1断开,停止主泵。如果测量压力>p02,则接通b3进行泄压。如果测量压力<=p02,则泄压停止。当di1与cm2端子闭合超过2秒,即有消防信号输入时,则立即启动g1消防工频泵,超压也不泄水,g3报警端子接通,di1信号撤掉也不停泵。在此状态下如果p05秒后测量压力<=p01则认为主泵故障或启动失败,则将g2端子同时接通,启动备用泵投入工作。这种状态下di2端子有停机信号输入也认为无效,只有将控制器电源停掉才能解除状态。
p03=11,为一托五模式:一台变频泵、四台工频泵的工作方式。在此工作模式下,系统定义b1为变频工作泵,g1,g2,g3,g4为四台工频工作泵。当b1工作频率达到50hz后,延时p05秒的时间,如果测量压力仍然达不到设定值,则将g1直接启动1#工频泵投入运行,当b1工作频率在此达到50hz时,延时p05秒的时间,如果仍然达不到系统设定值,则接通g2启动2#泵工频投入运行,依次类推。如果5台泵投入运行后系统出现超压,则先关闭1#工频泵,然后关闭2#工频泵,依次组后关闭4#工频泵。
p03=12,为1#泵与3#泵两泵循环软启动工作模式,参照p03=6
p03=13,为2#泵与3#泵两泵循环软启动工作模式,参照p03=6
p03=14,为3#泵单泵变频工作方式,此模式下三台泵可以按p13的时间定时轮换工作(p12=1)
p03=15,为4台泵循环工作模式,参照p03=7
p04--变频泵切换为工频泵的时间。当p03=6,7,12,13,15时,控制器的控制模式为两泵、
三泵、四泵循环软启动控制模式。在此模式下,当变频泵工作到50hz时,如果此时系统压力达不到设定值,则要将变频泵切换成工频泵,此切换过程的时间长短,由p04所设定的时间来控制。根据泵功率的大小,通常此时间在0.2-1秒之间设定。
p05--欠压加泵时间。当p03=3,6,7,8,9,11,12,13时,此参数有效。当一台泵工作时,如果压力达不到设定值,启动下一台泵时,间隔的时间为p05。
p06--超压减泵时间。当p03=3,6,7,8,9,11,12,13,15时,此参数有效。当多台泵工作时,系统超压减泵时,间隔的时间为p06。
p07--输出电压选择。控制变频器工作频率的电压信号。有0--5v和0--10v两种输出选择,以适应不同品牌变频器频率输入的要求。
p08--输入传感器类型选择。控制器可以接受三种类型的压力传感器输入信号。p08=1时,可以直接接入无源的远传压力表,或有源输出的0-5v电压输出型压力变送器。要接0-10v输出型压力变送器需在订货时特别说明。
如果要接4-20ma(15v)的电流型压力变送器,需p08=2,此时还需在压力信号输入的两个端子(in和gnd)之间外接一个250o欧姆/0.5w的精密电阻,或在订货时直接由厂家在控制器内部加上。
如果要接0-20ma的电流型压力变送器,需p08=1,此时还需在压力信号输入的两个端子(in
和gnd)之间外加一个250o欧姆/0.5w的精密电阻,或在订货时直接由厂家在控制器内部加上。
p09--传感器量程选择。控制器可接入不同量程的压力传感器,此值要与外接传感器的较大量程一致,否则,会造成测量压力与实际压力不符。
p10--传感器零点校正。一般在接入压力变送器时,此值无需校正。但在接入远传压力表时,一般情况下零点压力值会有误差,此参数就是为了消除零点误差。
p11--传感器满度校正。当实际压力与控制器测量压力有误差时,用p11来修正此误差。此参数修正的是控制器满量程的百分比值。
p12--定时换泵设定。当p03=1,2,6,7,12,13,15且p12=1时,定时换泵功能有效。
p13--定时换泵时间。
p14--定时换泵剩余时间。当定时换泵功能有效时,此参数用来显示离换泵还剩多少时间,只能查看,不能修改。
p15--手动输出频率控制。当p18=1时,控制器的频率控制输出电压受p15的数值大小控制。
p16--增益系数。控制系统跟踪压力误差的速度。此值越大,控制器d/a输出调节的幅度越大,跟踪压力变化的速度越快,易产生超调。
p17--抑制系数。 用来调节系统压力稳定程度的参数。数值越大越稳定。当p17=0时,控制无抑制效果,系统压力波动较大。
p18--d/a输出控制选择。p18=0,d/a输出受控制器自动控制,p18=1,d/a输出受p15值控制。当p18=1时,退出设定状态后,pv窗口显示的值就是p15的值,按“▲”和“▼”键可直街改变当前d/a电压的输出值,从而手动改变变频器的运行频率。
p19--压力测量滤波系数。用于补偿远传压力表或压力变送器测量值抖动造成的测量值不稳定。数值越大,补偿效果越明显。
p20--泄压偏差限。当p03=4、5时,此值为泄压偏差上限值。当系统压力超过设定的压力上限,超过的偏差值>=p20时,控制g3端子接通,控制泄压电磁阀产生泄压动作。p20=0时,泄压功能无效。
p21--上限压力设定值。当p03=5时,控制模式为位式控制,模拟电接点压力表控制方式,p21为此控制模式的上限压力设定值。
p22--补水泵睡眠频率。p22=0时无睡眠功能。p22>0时,当d/a输出频率值5分钟以上仍然<=p22,则认为系统不缺水或需水量很小,此时控制器将关闭变频器,停止供水。当(p01-测量值)>=0.02时,重新启动变频器进行供水。
p23--附属小泵控制。p23=0时,无附属小泵功能。当p03=1,2,6,7且p23=1时,附属小泵为变频控制。当系统只有一台变频主泵工作,且工作频率<=p24,延时5分钟后,关闭变频主泵,接通小泵变频接触器(b4),则关闭小泵,重新启动主泵。当p03=1,2,6,7且p23=2时,附属小泵为工频控制。当系统只有一台变频主泵工作,且工作频率<=p24,延时5分钟后,关闭变频主泵,接通小泵工频接触器(g4),以p01为低压,p21为高压,进行位式(高低)压力控制。如果工频小泵运行p05秒后仍然达不到p01压力值,则关闭工频小泵,重新启动变频主泵投入工作。
在此工作模式中,定义b4端子为变频小泵控制端,g4端子为工频小泵控制端。
p24--附属小泵较低工作频率。在系统运行中当变频器的工作频率低于p24所设定的频率下限5分钟后,认为系统不缺水或用水量很小。
p25--缺水保护较小压力。系统运行中,当测量压力<=p25,并且运行时间>=p26时,认为系统缺水或泵故障,控制器切断所有输出,pv窗口交替1秒显示故障代码er1和测量值。此时只有将控制器电源关掉才能退出此状态,重新运行。
p26--缺水保护运行时间设定。与p25配合使用。p26=0无缺水保护功能。p26参数的每个时间值代表5秒钟。
p27--水泵睡眠等待时间;当p22>0,且输出频率p27分钟后仍然<=p22,则启动书蹦睡眠功能。
p28--小泵投入等待时间;当p23>0,且系统只有一台变频主泵工作,当输出频率<=p24,p28分钟后启动附属小泵工作。
p29--较低输出频率设定。用来保证水泵的较顶转速。
p30--d/a输出选择控制,用来控制模拟输出为正控制或反控制。反向控制主要应用于排水系统。
p31--睡眠后重新起泵的压力偏差,睡眠后当前压力<(p01-p31)时重新起泵。
p32--定时开关机控制,p32=1定时定压控制,p32=2分时分压控制。
l1--第一开机时间    h1--第一关机时间
l2--第二开机时间    h2--第二关机时间
l3--第三开机时间    h3--第三关机时间
p39--系统当前实时时钟。
l4--第四开机时间    h4--第四关机时间
l5--第五开机时间    h5--第五关机时间
l6--第六开机时间    h6--第六关机时间

p46--第一开、关机时段的供水压力设定值
p47--第二开、关机时段的供水压力设定值
p48--第三开、关机时段的供水压力设定值
p49--第四开、关机时段的供水压力设定值
p50--第五开、关机时段的供水压力设定值
p51--第六开、关机时段的供水压力设定值
p52--上限保护压力;pv值>=p25两秒后,所有运行的泵会顺序关闭进入压力保护状态,al
亮红灯,当pv值<=(p01或p02)-p31时,系统重新运行投入工作状态。
注:当系统定时开关机功能起用后,如果不需要6段开关定时时间,则将不需
要的开关时间段于已经设定的开关时间段的定时时间重复设定,防止定时开关时间动作紊乱。
er0--运行过程中,当测量值>=p09时,pv窗口间隔1秒交替显示测量值和er0,表示测量数据有误或传感器断线。
er1--系统运行中,如果p26>0,当测量压力<=p25,并且运行时间>=p26时,认为系统缺水或泵故障,控制器切断所有输出,pv窗口交替1秒显示故障代码er1和测量值,此时只有将控制器电源关掉才能退出此状态
di1 第二压力/消防信号输入端。当di1与cm2端子闭合超过两秒后,压力设定值即变为第二压力设定值p02,此时也可在面板上更改此值并存储。断开后,设定值恢复为第一压力设定值,并可在面板上直接更改存储。
di2 停机信号(或缺水检测)。当di1与cm2端子闭合超过两秒后,控制器所有的输出都关闭,包括d/a输出。设定与测量显示都正常。输出关闭的顺序为先关闭d/a3秒,关run(cm1,fwd)2秒,关变频泵继电器,较后顺序关闭工频继电器(先起后停),中间间隔2秒。
系统当前时间的调整
按住“s”键,当显示窗口显示”-.-.-.-.-“时松开”set”键,进入参数设定状态,按一下“ ”键,此时显示窗口显示的六位数字即为当前系统时间,按“▲”修改小时,按“▼”修改分钟,秒位不能修改。时间修改完成后,按一下“set”键退出时间设定状态。
当系统处于定时关机状态时,显示器窗口显示的系统时间,同时四个指示灯闪烁,表示处于定时关机状态。定时关机状态下,可以进入参数设定状态,通过修改p32=0,可以取消定时状态。如要进行手动临时开机,可按住m键3秒,当显示“-.-.-.-.-.-”时松开,系统处于临时开机状态。此时按住“m”键3秒,当显示“-.-.-.-.-.-”时松开,系统又处于定时关机状态。注意:只有当p32=1,2时,“mod”键才有此功能。

注意事项:
1、多泵循环软启动的变频和工频的控制接触器之间接线时要进行互锁
2、当控制器驱动的接触器触点电流超过30a时,控制器和接触器之间要加中间继电器或小接触器进行驱动,否则当大功率接触器动作时,会对控制器产生强烈的电磁干扰,产生无法预料的误动作。

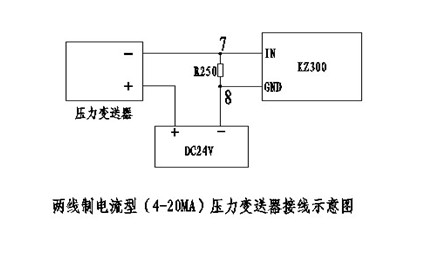

3、电流型压力变送器与多泵控制器的连接(如下图)
4、由于本产品在使用中不断地进行升级和完善,如本使用手册中个别参数或说明与实际产品不符,均已实际产品为准向我公司pg电子官网的售后服务咨询。

恒压变频供水控制器使用说明



五、维护保养

  产品自售出起一个月包退三个月包换一年内免费保修,终身维修服务 在使用过程中如需技术帮助,公司设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:025-86666104

  订货需知: *请注明型号、数量、是否有特殊需要。
