一体化污水处理plc控制系统
康卓科技研发的农村一体化污水处理plc控制系统是实现污水处理站集中监管、建立设施运行维护长效机制、提升农村人居环境和生态质量的重要手段，可有效避免污水处理设施重建轻管、运营维护不到位的现象。...
产品介绍

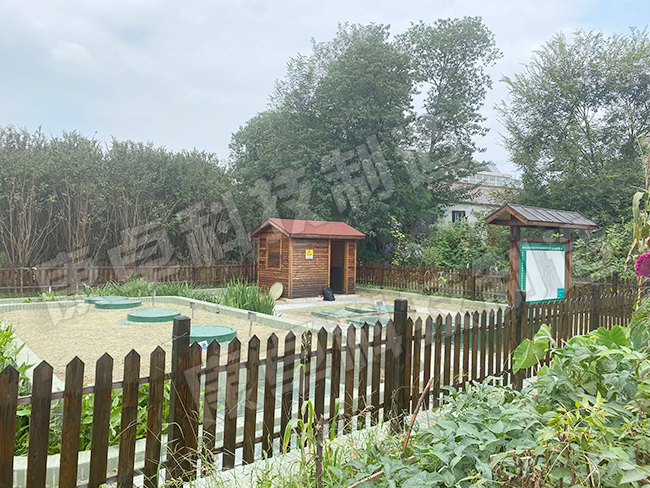

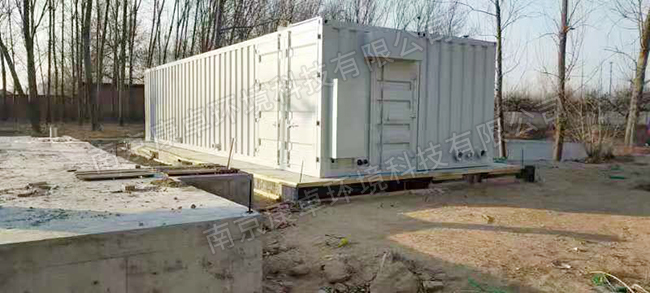

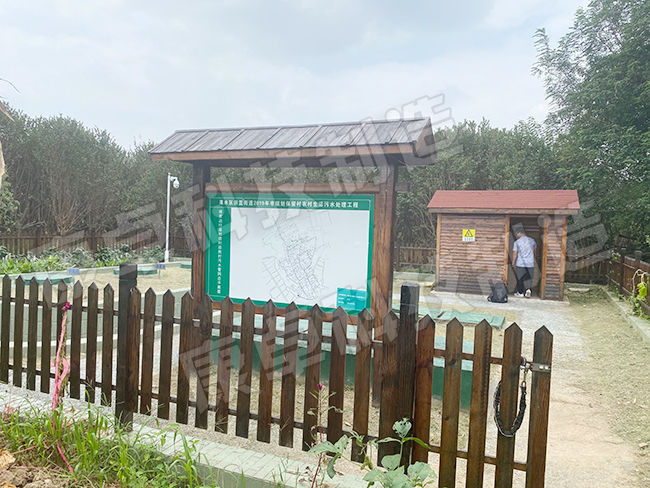

现阶段我国城镇污水处理以集中式为主导，但就村镇而言，由于基础设施建设相对滞后，配套管网工程不完善，采用集中式处理在某些村镇的可操作性不强。相比较而言，分散式处理因可节省管网铺设造价、建设周期短、建设方式灵活等优势更容易满足村镇对污水处理的要求。目前，村镇污水站呈现分布不均、站与站距离或近或远、离指挥中心距离不一，无法统一管理的普遍现场。
为此，康卓科技研发的农村一体化污水处理设备远程监控系统是实现污水处理站集中监管、建立设施运行维护长效机制、提升农村人居环境和生态质量的重要手段，可有效避免污水处理设施重建轻管、运营维护不到位的现象。

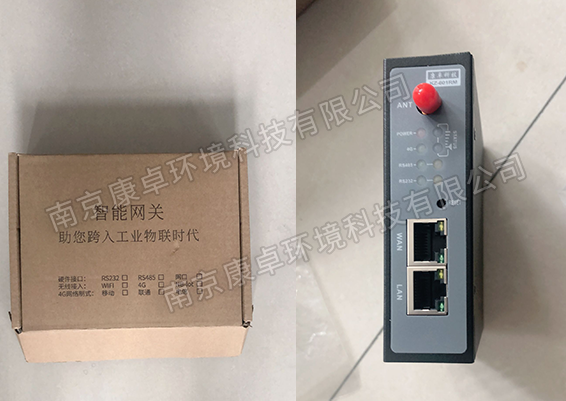

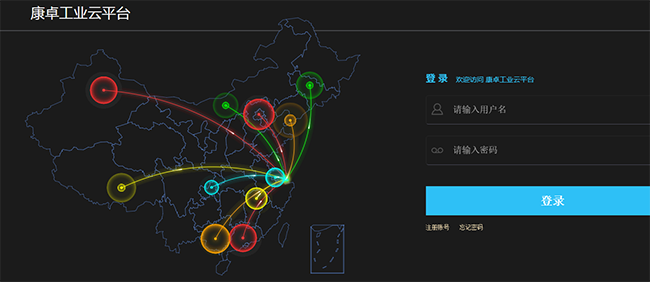

康卓科技根据新农村污水处理站智慧远程控制要求，对各个污水站内的所有仪表、电控柜进行改造、升级，并新增plc控制柜、kz-601rm智能网关、较终进入康卓科技智慧云平台。
每个污水站共建1个plc站，使用西门子plc、施耐德开关，信号输入输出全部隔离，通过康卓智能网关接入康卓云平台实现与中控室通信。自控系统实现管理现场无人值守、中控室少人值守的管理模式，并符合可靠性、先进性和适用性原则。
污水站自控系统采用三层结构:信息层、控制层、设备层。信息层位于指挥中心运维管理平台和云服务系统；控制层为现场plc站；设备层为电磁流量计、液位计等仪表检测设备和现场控制柜。
自控系统的控制功能主要表现为三种模式:
a远程模式:通过中心控制室的计算机键盘或鼠标,操作人员可以控制指定污水站所有可控电气设备的启/停。这种控制模式是污水站正常运行方式时的常用模式。
b自动模式:计算机控制系统中的plc站通过其内部控制回路完成各生产环节的自动控制。
c手动模式:通过现场控制箱柜的操作按钮对设备进行手/自动切换和手动控制。主要用于单机设备调试及维修状态,正常时切换开关应处于自动档。
plc控制系统

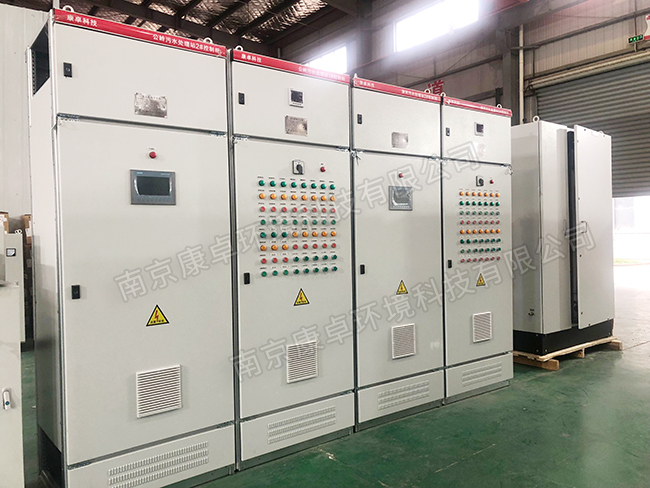

为使污水站运行数据自动控制并接入信息平台。通过增加数据指标提升管理效力，杜绝非正常运营。在每个污水站配置1套plc控制柜（内含plc可编程序控制器、hmi触摸屏、以太网交换机、电源防雷过电压保护装置、小型断路器、接线端子、小型继电器、信号隔离器、安装连接缆线和现场操作站等）。
系统建成后的实现功能
1）数据实时监测与处理功能
系统所监测的数据在相应的画面和表格中显示，并具有随机点测某个端站和巡测整个系统端站的功能。能对数据自行进行较大值、较小值、平均值、累加值进行统计。
2）图形处理功能
根据数据库绘制实时曲线图和历史趋势曲线图。
3）自动报表生成功能
根据需要按不同的时间周期生成日、月、年报表，也可按参数名称自动生成报表。对污水站的液位、流量、设备运行状态、电能、设备故障状态、动力设备等信息中心自动汇总生成日报表。
4）历史数据存储功能
①历史数据存储时间可组态，如定时存盘时间间隔可在1分钟、10分钟、30分钟、1个小时之间选择。
②具有数据导入、导出功能，便于系统进行数据备份、恢复和进行数据对比分析。
③支持断点续传和数据缓存、补调功能：对网络故障、设备通讯失败等异常情况导致数据缺失进行数据补调，保持历史数据完整。
④历史趋势数据保存周期大于1年。
5）实时/历史趋势查询、实时/历史报警查询功能
可以以时间段、监控区域、监控点位、监控数值为条件查询，历史数据以表格和曲线图输出。
6）自动报警功能
报警包括：网络断线报警、设备通讯失败报警、参数超标报警等。报警参数可灵活设置，并和管理人员的手机绑定，发生报警时自动发送短信告知。
7）输出、打印功能
各种报表、查询信息、报警信息能在屏幕上显示及打印输出。
8）信息发布功能
利用短信平台资源，将系统中非常重要的事件按级别、按时段在不影响领导的日常生活的前提下，发送到污水站对应管理的人员手机上。
9）电子地图功能
各个污水站在平台软件上可以通过电子地图展示出分布坐标。可以进行电子地图放大、缩小查看详细的地理位置。
10）手机app功能
通过手机app，各子系统间的数据传输可通畅的进行，减少了数据的孤岛现象。协同领导、管理人员和所辖的污水站领导和管理人员可以通过网络获取所关注的污水站运行信息。
11）视频与报警联动功能

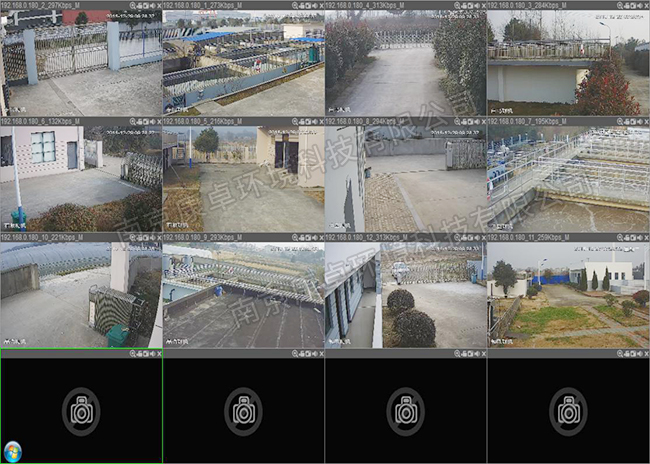

①污水站内重要区域安装视频监控摄像机，当规划的范围内出现人员进出、车辆进出时或出现险情时，监控中心对应的视频画面出现全屏弹屏，提示值班人员注意。
②出现紧急报警时，可触发监控中心警号鸣笛。
③规划的视频窗口内出现移动人体，物体，可以触发报警信息推送至相关责任人手机上的视频监控app，及时了解现场情况。
12）设备信息备案功能
在软件监控界面，单击相应设备（水泵、启闭机、流量计等），即可弹出设备档案信息，如：厂家、功率、生产日期等，实现设备的在线管理。
13）门禁功能
污水站配置门禁系统后，授权给专职管理人员，每个管理人员进出相应的污水站时间点在软件上都可以有据可查，同时拒绝非法人员进入站区，达到安全管理的目的。
14）远程控制功能
康卓云平台软件上可以对各污水站进行控制，例如开启提升泵，曝气机等。可以实现手动、自动、远程三种模式运行。

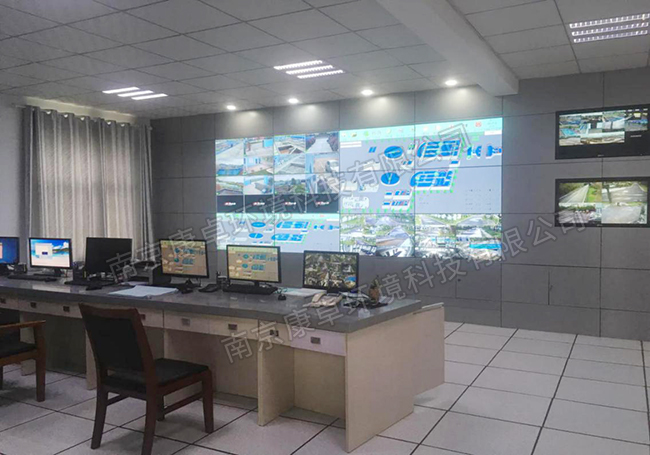

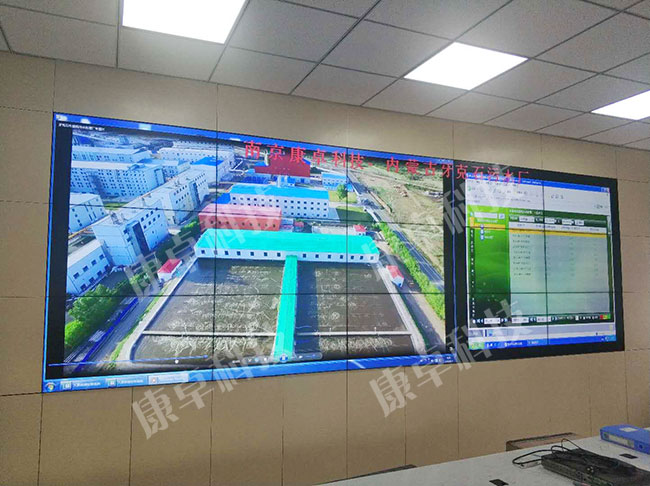

项目案例：南京市溧水区乡镇污水处理厂远程集中监控运维指挥中心
