湖北污水处理厂远程监控系统采用分布式控制系统结构，由上位机、下位机和现场仪表设备构成，实现实时数据采集和自动控制的功能。监控中心控制室设立两台上位机、一台打印机。下位机设立3个plc控制站，即1#plc站、2#plc站和3#plc站分别用于各不同处理过程的控制。上、下位机通过工业以太网交换机组成以太网络进行通讯。该系统具有极高的性能/价格比。





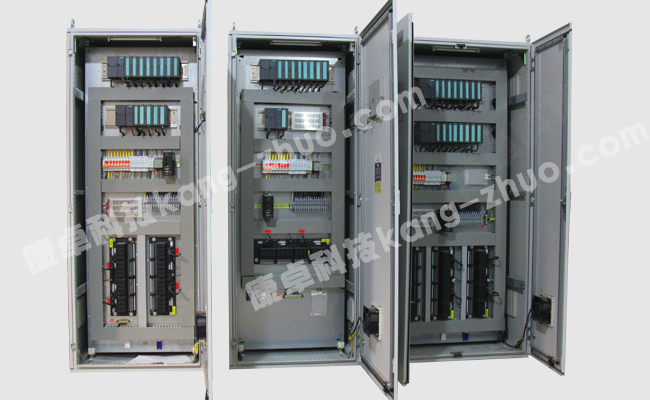

湖北污水处理厂plc控制系统设计

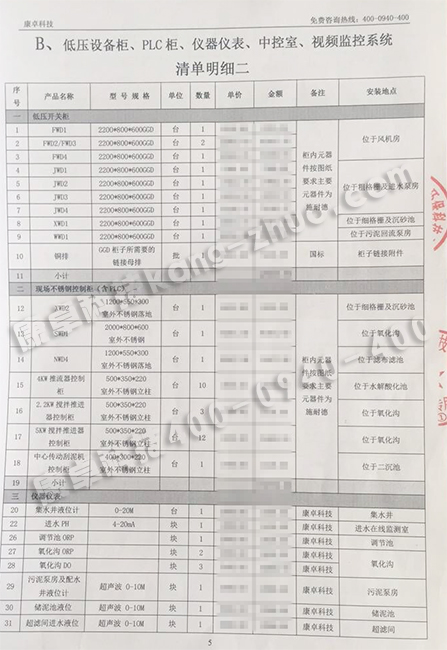

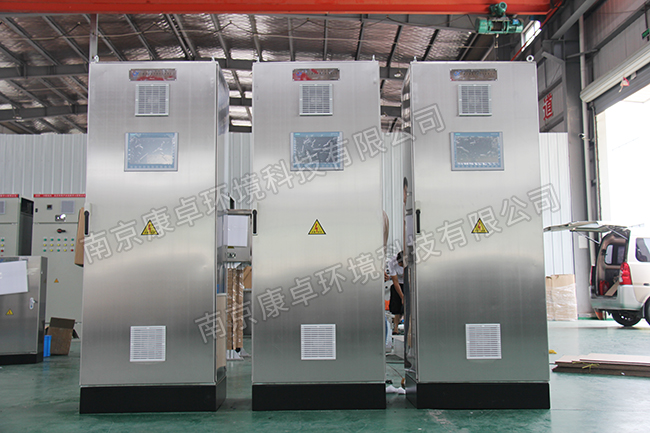

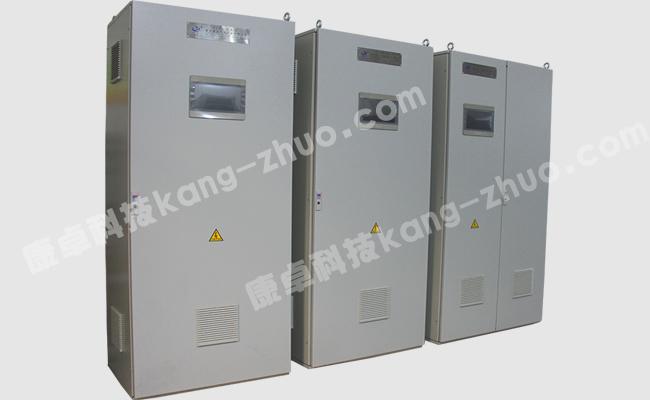

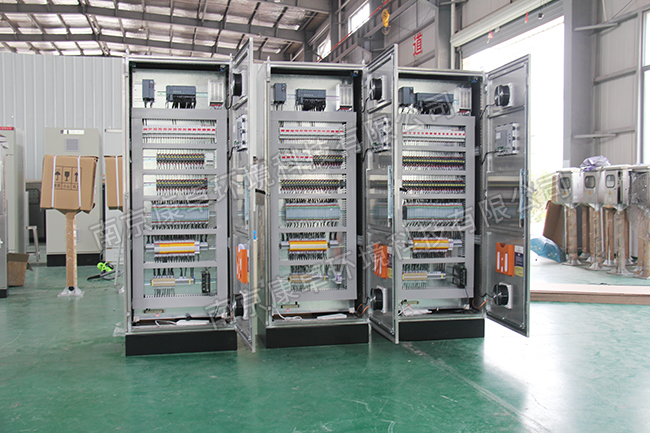

1#plc控制站设计

1#plc控制站是污水处理的第一步。plc连接超声波液位计、孔板流量计、压力变送器及温度变送器作为模拟量输入信号，粗细格栅机、栅渣压榨输送一体机及潜水泵的运行状态作为数字量输入信号。通过超声波液位计检测的污水液位，液位达到高限值时自动启动潜水泵将污水输送至下一处理工艺段；液位达到低限值时自动停止潜水泵的运行，防止干烧。液位的高、低限值可在上位机实时在线修改。各电气设备均设手动、自动两种运行模式，可根据实际运行需要进行选择。流量计用以计量污水进水量。



2#plc控制站设计

2#plc控制站是整个污水处理过程中较重要的一环。主要连接检测仪表有ph计、溶解氧监测仪、污泥浓度仪等分析仪表及超声波液位计、温度变送器、压力变送器等仪表作为模拟量输入信号。主要电气设备有搅拌机、曝气机、滗水器、砂水分离器、排砂泵、提升泵等，其中各设备运行状态作为数字量输入信号，数字量输出信号用于控制各设备的启动/停止。提升泵控制原理与1#plc控制站中潜水泵控制原理相同，均为通过液位值自动控制。搅拌机、曝气机、滗水器为循环顺序控制，搅拌机启动相应的设定时间后，闲置一段时间，然后曝气机启动相应的设定时间，闲置一段时间后，搅拌机再次启动，当循环运行次数达到设定次数时，开启滗水器，将清水排出。设备运行时间、闲置时间、循环运行次数等参数均可在上位机实时在线修改。







3#plc控制站设计

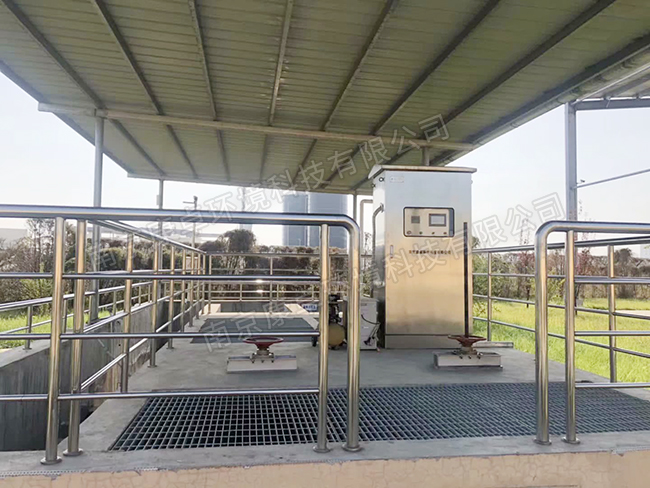

3#plc控制站是污水处理过程工艺的尾段。主要负责控制二氧化氯消毒机、排泥泵等电气设备。连接余氯监测仪作为模拟量输入信号，实时监测消毒后清水中的余氯指标，以满足排放标准。连接污泥界面仪作为模拟量输入信号，实时监测污泥池中污泥界面高度，达到设定高度时，自动启动排泥泵，将污泥外排，低于设定高度时，停止排泥泵。



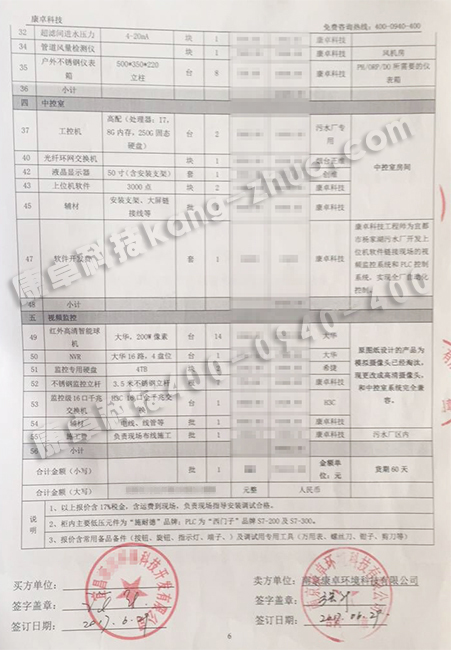

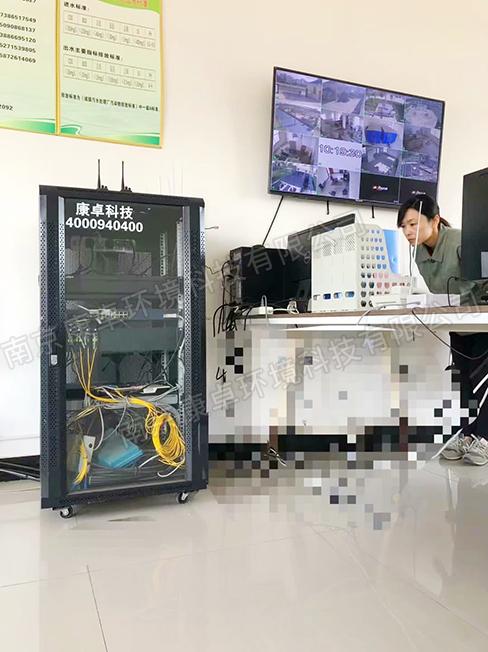

湖北污水处理厂中控室监控中心

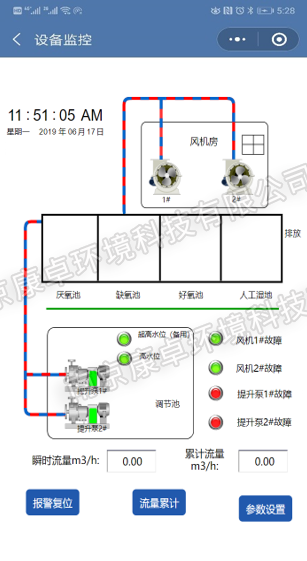

污水厂中控室主监控系统界面将工艺流程、仪表数据显示、流量累计、自动运行参数设定、设备运行状态反馈及各设备控制功能集中显示，非常便于操作员对现场运行状态的观察和控制。各设备均设手动、自动两种运行模式，可根据实际运行情况投入自动运行。对反应池中的曝气、搅拌、闲置等过程可进行自动运行时间及运行次数的设定，并可往复循环运行。另外，监控系统集历史趋势查询、操作记录查询、报警记录查询、运行报表查询等功能与一体，并可通过中控室设立的打印机实时打印。





该系统主要特点为：

1)各潜水泵、提升泵可根据液位自动启停；各泵可根据运行时间优先启动运行时间相对较少的泵，避免长期运行某泵导致磨损过大。

2)曝气时间、曝气间隔时间、搅拌时间、搅拌间隔时间、循环运行次数等参数均可根据实际运行情况在监控画面实时调整，方便用户对于污水处理过程的控制，可实现无人值守，节省了大量人力及运行成本。





湖北污水厂"云" "边"污水处理远程监控生态系统方案



现场i/o设备（变频器）、传感器 通过i/o连接线或工业总线方式连接至kz-601rm，边缘计算网关kz-601rm实时采集机组的运行数据，通过mqtt协议上传到云平台，康卓云平台对数据进行汇总分析，显示，组态以及参数设定等功能，以及结合微信小程序实现告警推送到手机等。





"云" "边"kz-601rm边缘计算网关功特点

海量协议快速链接

1. siemens、mitsubishi 、omron、ab、ge、schneider delta、panasonic 等几十种 plc

2. cbus、can、mbus、hart、modbus 等各种仪表

3. bacnet、opc 等标准规范协议

4. 同时还支持大量变频器 触摸屏等





支持同时多设备通讯

1. rs485、rs232 可同时连接单台设备

2. rj45 可同时连接多台设备



支持同时多设备通讯

1. 根据设置报警条件自动上传报警信息

2. 内置算法，可根据报警条件出发响应





湖北污水厂"云" "边"康卓云平台功能和特点

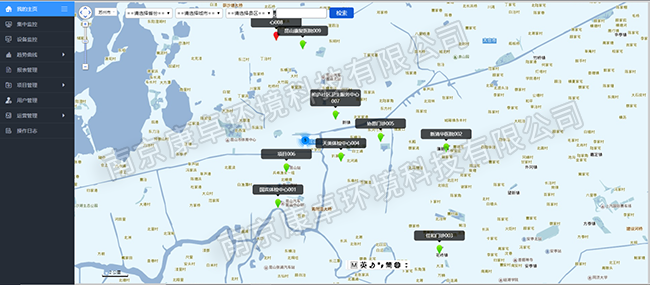

1）远程监控

可以通过web浏览器，手机微信，7*24实时查看现场的运行数据、运行的状况等；

可以直接在云端对设备进行参数修改。方便、快捷、安全、可靠；

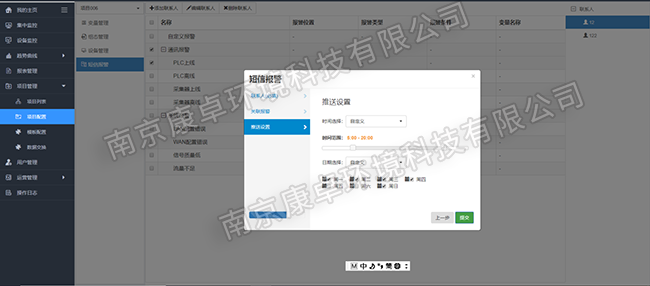

2）报警管理

系统可设定设备运行或者水位的警戒值，一旦超过此数值， 系统会立即通过短信、微信等方式推送给相关人员，避免出现停产、设备损坏等状况；解决报警的方法随附报警记录，可供再次报警时查看；

3）数据分析

生成各种数据汇总报表、统计报表，便于用户查看设备运行状况；

4）趋势曲线

监测数据实时数据，在线实时生成设备的运行曲线图；

监测数据历史记录，并可以结合历史数据生成水体污染指数曲线图。
