4g物联网网关、4g工业通信网关、4g智能无线网关

4g物联网网关也被称为4g通信网关、4g智能无线网关等,是由康卓科技研发设计生产,产品型号为:kz-601rm。 康卓kz-601rm物联网网关是一款全面支持移动、联通和电信4g/3g/2g通信网络的数据传输设备,实现了串口设备与服务器之间、串口设备与串口设备之间的双向...

产品介绍

4g物联网网关也被称为4g通信网关、4g智能无线网关等,是由康卓科技研发设计生产,产品型号为:kz-601rm。

康卓kz-601rm物联网网关是一款全面支持移动、联通和电信4g/3g/2g通信网络的数据传输设备,实现了串口设备与服务器之间、串口设备与串口设备之间的双向、透明、无线传输,物联网网关具有使用简单、usb/蓝牙设参、远程维护等特点,通过云平台转发、协议开发包、网络转串口工具等可轻松开发用户监控软件对接康卓智能云平台http://y.kang-zhuo.com/。

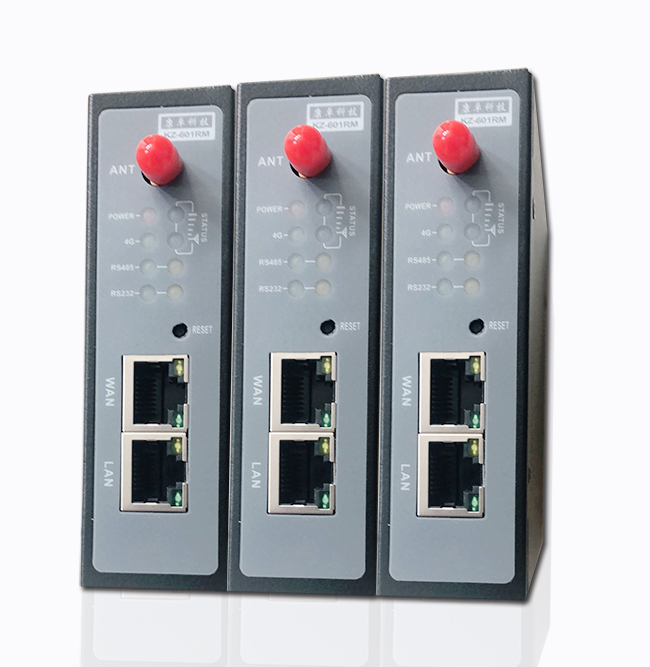

kz-601rm物联网网关



kz-601rm物联网网关是康卓科技研发出的较新边缘计算网关,是工业互联网平台中的远程通讯设备,集 gprs 、3g、4g、以太网、协议解析等技术于一体。可以方便实现 web 远程监控,app 移动监控,设备故障诊断,远程编程,远程排障,故障报警处理,故障追忆等等功能。

强劲的边缘计算能力

kz-601rm物联网网关为用户提供强大的边缘计算性能,超高的配置性能为实现边缘节点数据优化、实时响应、敏捷连接、智能应用、安全与隐私保护等业务处理提供计算资源,有效分担云计算资源负荷。

丰富的工业协议

为了广泛的适用于物联网行业,kz-601rm物联网网关兼容多种主流工业实时以太网协议和工业总线协议,支持如 下协议:modbus tcp、modbus rtu、opc ua、profinet、 profibus-dp、 ethercat、ethernet/ip、cc-link、ppi等协议。

完备的安全特性

kz-601rm物联网网关提供了完备的安全保护方案,包括保护数据传输安全的加密技术,防护网络安全的防火墙功能以及保障设备管理安全的用户分级授权机制。边缘计算网关提供的安全加固机制保证客户在快速组建物联网应用的同时无需担忧安全性问题。

全工业化设计

kz-601rm物联网网关从处理芯片、内存芯片、存储芯片、通信模块到电源器件全采用工业级标准,在emc 3级、 ip30防护等级、宽温特性方面均能达到工业使用等级指标,固若磐石,满足工业现场恶劣环境,经久耐用。



同类产品对比:

kz-601rm物联网网关支持驱动协议

品牌

支持协议

设备型号

西门子

ppi总线协议

s7_200/s7_smart_扩展口

s7_300_ethernet

s7_300 全系列plc

s7_smart_ethernet

s7_smart全系列plc

s7_1200_ethernet

s7_1200全系列plc

s7_1500_ethernet

s7_1500全系列plc

三菱

fx_编程口

fx0n/fx0s/fx1n/fx1s/fx2/fx2n

fx_串口

fx_485adp/485bd/232bd

qj71c24n

q00 cpu/q01 cpu/qj71c24n /qj71c24n_r2 /

qj71c24n_r4/qj71c24/qj71c24_r2 /qj71c24_r2/qj71c24_r4

qj71e71

modbus

modbus_rtu

modbus标准协议设备

modbus_ethernet

modbus标准协议设备

罗克韦尔

df1

ab plc串口

ab_controllogix_ethernet

controllogix系列plc

ab_microllogix_ethernet

microllogix系列plc

信捷

信捷编程口

信捷全系列plc

欧姆龙

hostlink_fins

cj/cs/cp/cp1h/cp1l系列plc

fins_ethernet

cj/cs/cp/cp1h/cp1l系列plc

台达

网口、rs232、rs485

台达全系列plc

永宏

网口、rs232、rs485

永宏全系列plc

opc

1.0/2.0/3.0

西门子  江森  霍尼韦尔  施耐德  组态王 力控 紫江金桥  和利时  intouch等


kz-601rm物联网网关特点

海量协议快速链接

1. siemens、mitsubishi 、omron、ab、ge、schneider delta、panasonic 等几十种 plc

2. cbus、can、mbus、hart、modbus 等各种仪表

3. bacnet、opc 等标准规范协议

4. 同时还支持大量变频器 触摸屏等

支持同时多设备通讯

1. rs485、rs232 可同时连接单台设备

2. rj45 可同时连接多台设备

支持同时多设备通讯

1. 根据设置报警条件自动上传报警信息

2. 内置算法,可根据报警条件出发响应



kz-601rm物联网网关硬件规格

<1>硬件参数

cpu

arm9嵌入式低功耗cpu,主频300mhz

内存

64m ddr2  128m flash

保护

双重看门狗管理

无线接入方式

4g     wifi

通讯端口

com1:rs485;   com2:rs232;   wan: rj45;   lan:rj45

<2>电气规格

额定电压

dc 24v,可工作范围dc 9v~24v

额定功率

< 5w

电源保护

具备雷击浪涌保护

emc性能

符合en61000-6-2:2005,en61000-6-4:2007标准,群脉冲2kv;静电接触4kv,空气放电8kv

<3>环境要求

工作温度

-20~70°c

存储温度

-20~70°c

环境湿度

10~90%rh(无冷凝)

冷却方式

自然风冷



安装

<1>外形尺寸(单位:mm)

<2>导轨安装

适合35mmdin导轨安装,居中安装。先将mn501卡座的上部卡入导轨,然后用力下拉,直接卡住即可。

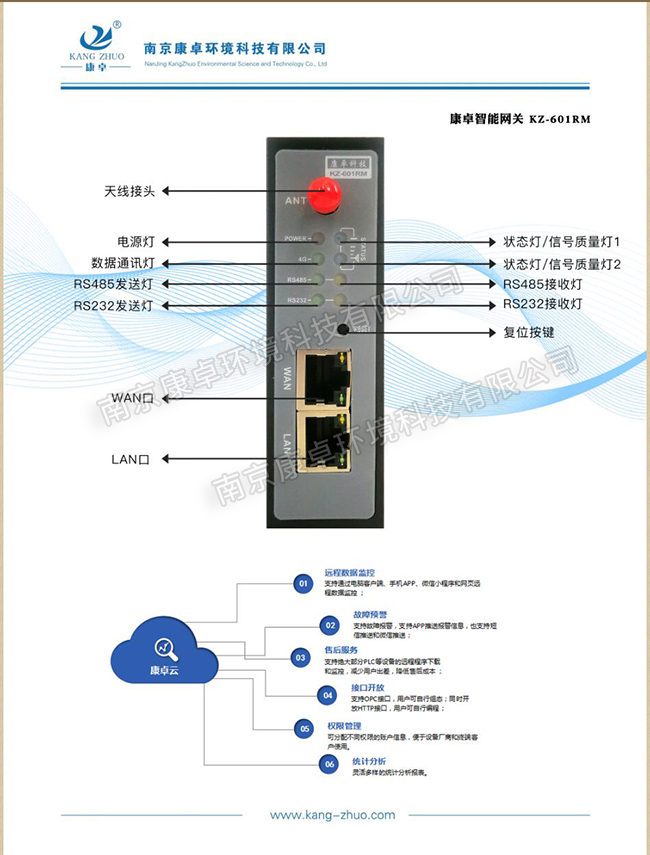

【各部分说明】

指示灯说明:

指示灯现象

mn501状态

数据通讯灯闪烁(每秒1次)

数据正常发送

数据通讯灯长亮,2个信号质量灯闪烁(每秒闪烁1次)

连不上服务器

数据通讯灯长亮,2个信号质量灯长灭

sim卡欠费

数据通讯长亮,2个信号质量灯长灭

wifi密码错误

数据通讯灯长亮,2个信号质量灯长灭

wan口网关未设置

信号质量灯1长亮,信号质量灯2长灭

信号质量低

信号质量灯1和2长亮

信号质量正常

数据通讯灯和2个信号质量灯,3灯长灭

sim卡未识别

数据通讯灯和2个信号质量灯,3灯长灭

wan口未检测到网线

2个信号质量灯同时闪烁(3秒1次闪烁)

lan口连不上plc

信号质量灯1闪烁(3秒1次),信号质量灯2长亮

lan口未检测到网线

数据通讯灯和2个信号质量同时快闪5次之后停止闪烁

复位成功

信号质量灯1和2同时闪烁(每秒3次)

配置文件错误



接口说明

*电源接口:  输入电压dc24v;

*rs485接口:a     rs485 ,b-     rs485-,g     rs485接地

*rs232接口:

针脚

1

2

3

4

5

6

7

8

9

符号

dcd

rxd

txd

dtr

gnd

dsr

rts

cts

ri

说明

数据载波检测

接收数据

发送数据

……

信号地

……

……

……

……

*mn501型号: mn501-w支持wifi和有线网络发送数据,mn501-l支持4g和有线网络发送数据。

*wan网口:用于连接云服务器,也可连接pc(出厂默认自动获取,无ip地址)。

*lan网口:用于连接设备,也可连接pc(出厂默认ip为192.168.10.100)。

*复位按键:长按reset(复位)按键5s,数据通讯灯和2个信号质量同时快闪5次之后停止闪烁,系统成功恢复出厂状态。lan口ip地址恢复为192.168.10.100,用户的设置全部被清空。



kz-601rm物联网网关在农村污水处理站自动控制系统应用:

从水处理行业来讲,不管处在水处理生态中的哪个环节,每天都要面临很多选择,尤其面临全国乡镇农村污水复杂的局面,乡镇农村水处理一体化污水处理项目中,污水处理站点分散不利于集约化管理,站点设备运行状态无法实时掌握,信息化投入占比高等问题。 康卓科技利用自身多年的污水处理自动控制系统网络技术经验推出kz-601rm边缘智能网关 康卓云平台pg电子网站的解决方案帮助水处理行业企业精细化运营,通过利用平台化、移动化、互联网化提高效率节约成本。

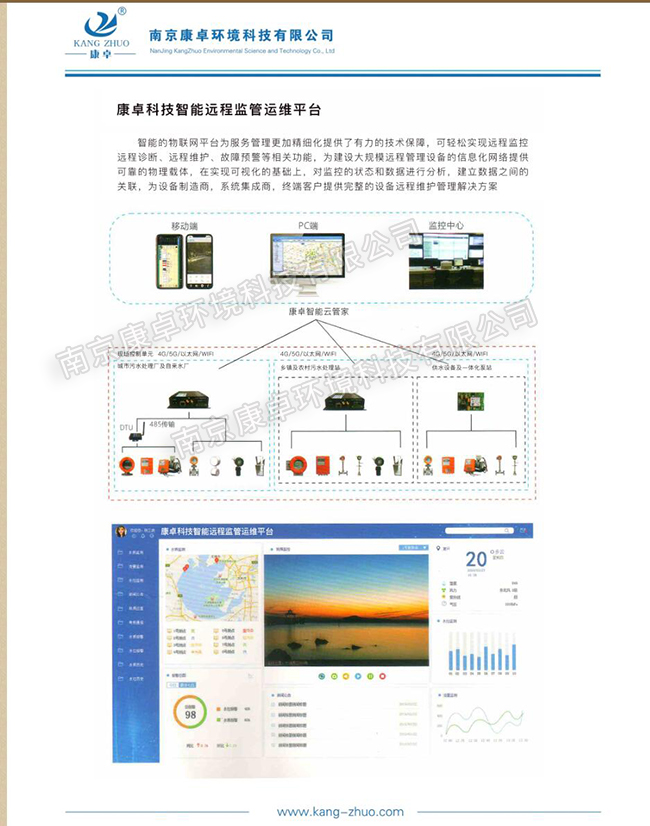

"云" "边"污水处理远程监控生态系统方案

现场i/o设备(变频器)、传感器 通过i/o连接线或工业总线方式连接至kz-601rm物联网网关,实时采集机组的运行数据,通过mqtt协议上传到云平台,康卓云平台对数据进行汇总分析,显示,组态以及参数设定等功能,以及结合微信小程序实现告警推送到手机等。

"云" "边"kz-601rm物联网网关功特点
海量协议快速链接
1. siemens、mitsubishi 、omron、ab、ge、schneider delta、panasonic 等几十种 plc
2. cbus、can、mbus、hart、modbus 等各种仪表
3. bacnet、opc 等标准规范协议
4. 同时还支持大量变频器 触摸屏等

支持同时多设备通讯
1. rs485、rs232 可同时连接单台设备
2. rj45 可同时连接多台设备

支持同时多设备通讯
1. 根据设置报警条件自动上传报警信息
2. 内置算法,可根据报警条件出发响应

"云" "边"康卓云平台功能和特点
1)远程监控
可以通过web浏览器,手机微信,7*24实时查看现场的运行数据、运行的状况等;
可以直接在云端对设备进行参数修改。方便、快捷、安全、可靠;
2)报警管理
系统可设定设备运行或者水位的警戒值,一旦超过此数值, 系统会立即通过短信、微信等方式推送给相关人员,避免出现停产、设备损坏等状况;解决报警的方法随附报警记录,可供再次报警时查看;
3)数据分析
生成各种数据汇总报表、统计报表,便于用户查看设备运行状况;
4)趋势曲线
监测数据实时数据,在线实时生成设备的运行曲线图;
监测数据历史记录,并可以结合历史数据生成水体污染指数曲线图。

农村污水处理集中监控系统展示:

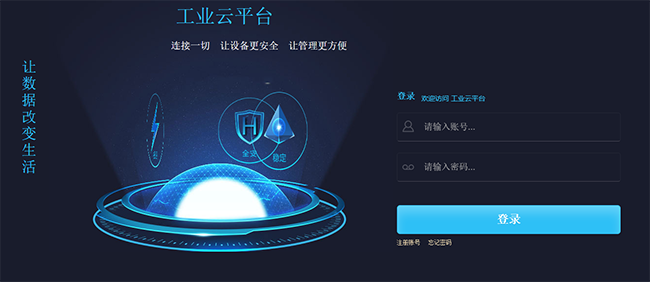

系统登录界面,pc系统网址:

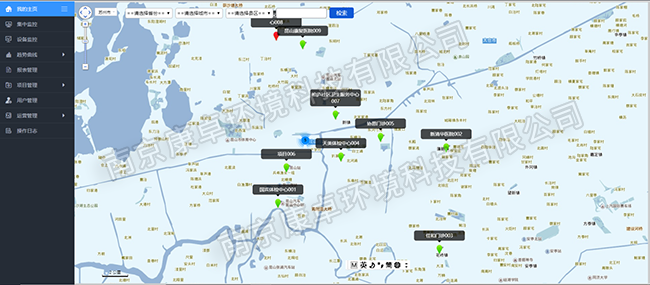

污水站地图分布

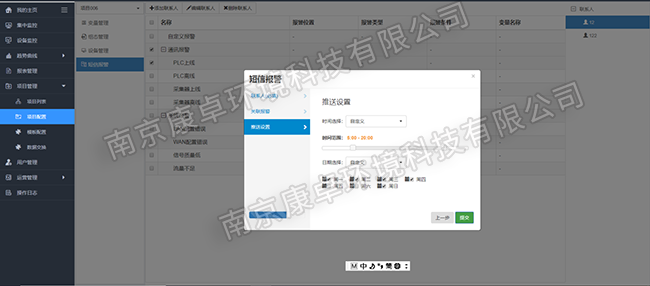

系统报警推送

数据分析

现场监控

维护保养与订购
kz-601rm物联网网关自售出起,在使用过程中如需技术帮助,康卓科技设立了营销服务的专业客服,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户提出的问题。
24小时服务热线:025-86666104
订货需知: *请注明型号、数量、是否有特殊需要。
